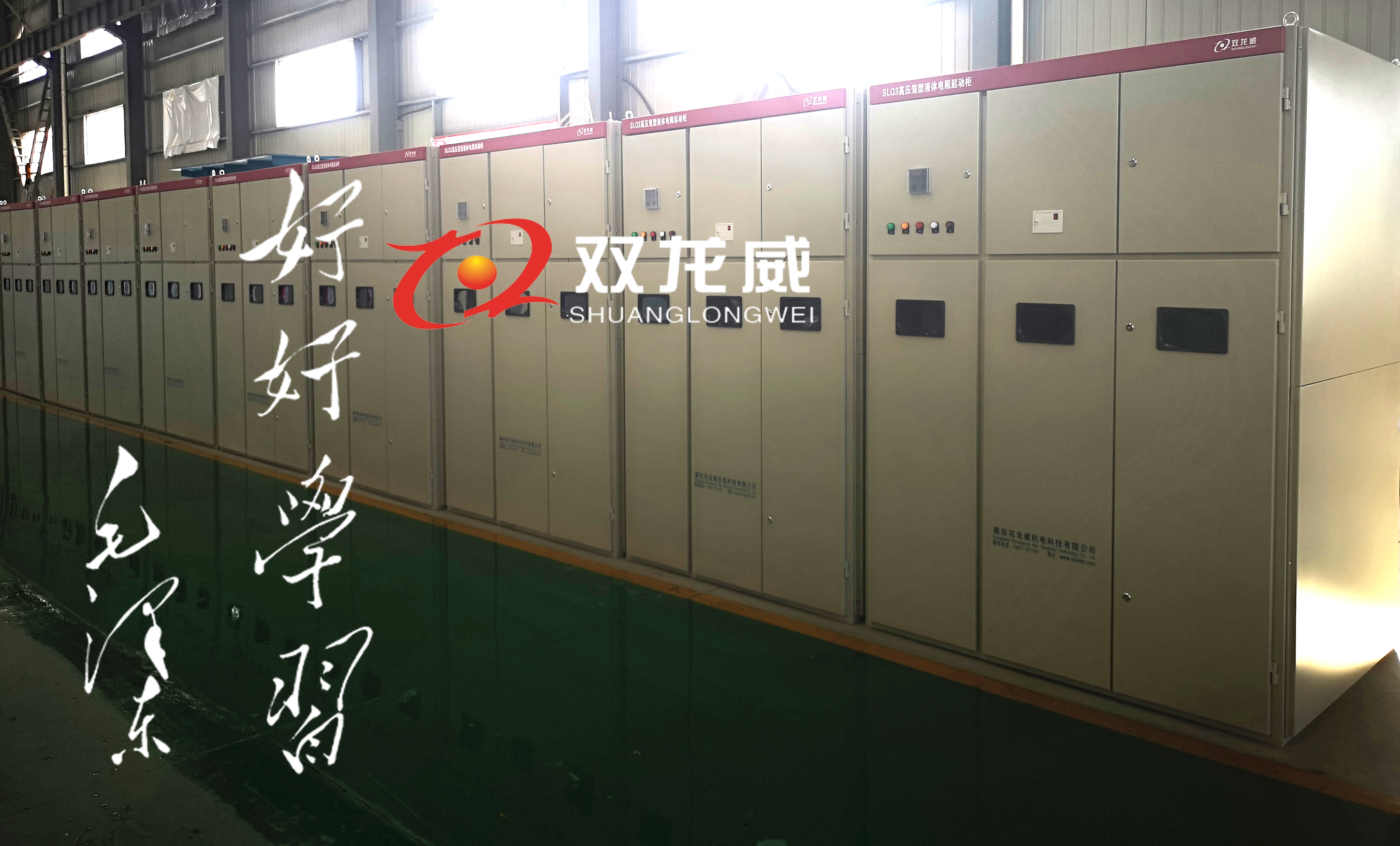

水阻柜/液阻柜/水电阻/液态软起动装置

在此详细介绍市面上所有水阻柜/液体电阻软起动柜：
（1）笼型电机用液体软起动柜（器）：上极板滑动，下极板固定不动;（2）绕线式电机用液体软起动柜（器），俗称转子起动柜（器）：是串入电机转子上;同时也是上极板滑动、下极板固定不动；(3)笼型电机用热变电阻软起动柜（器）：上下极板都不动，利用液体电阻的负温度特性；

详细情况请耐心往下翻阅：

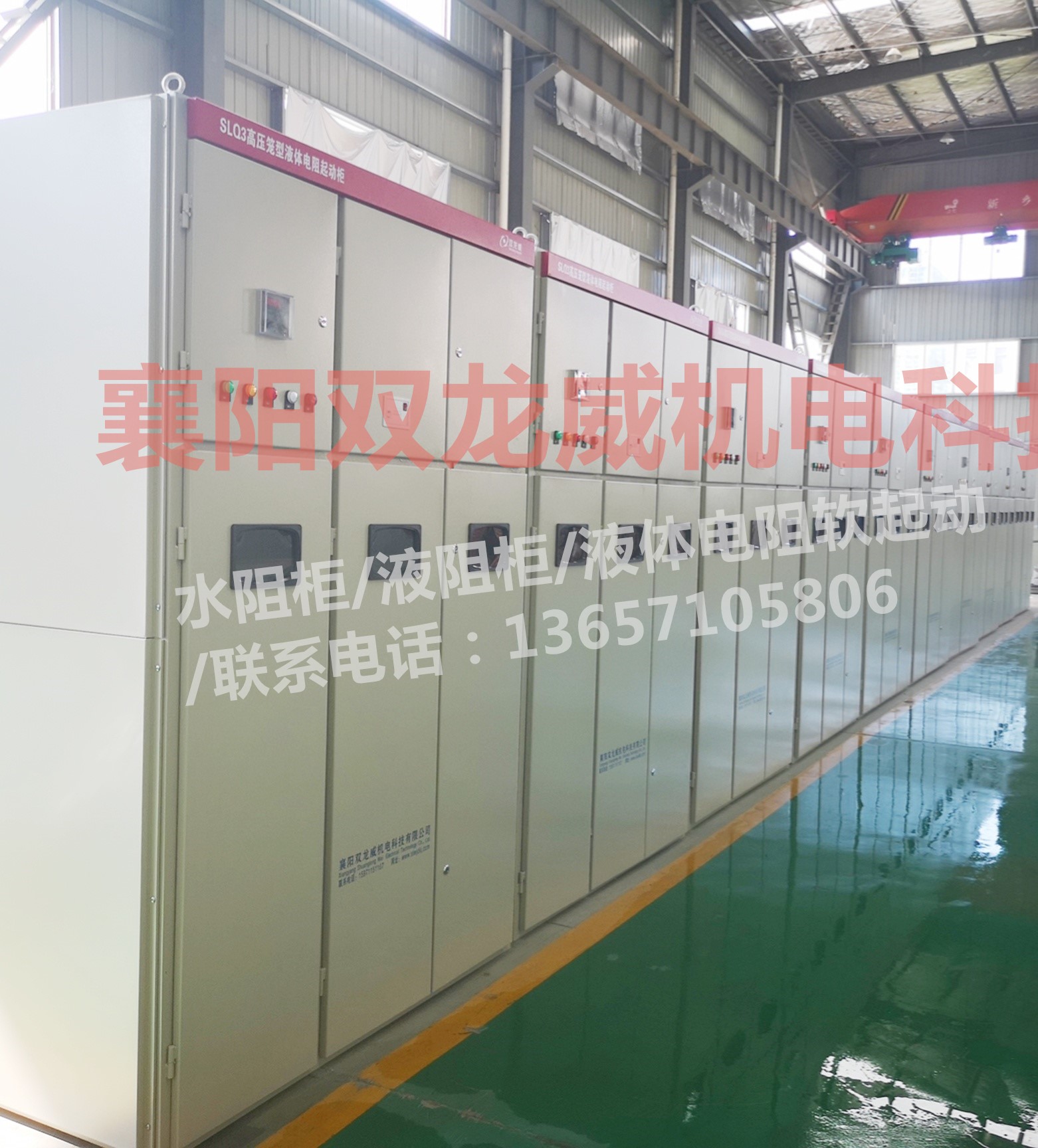

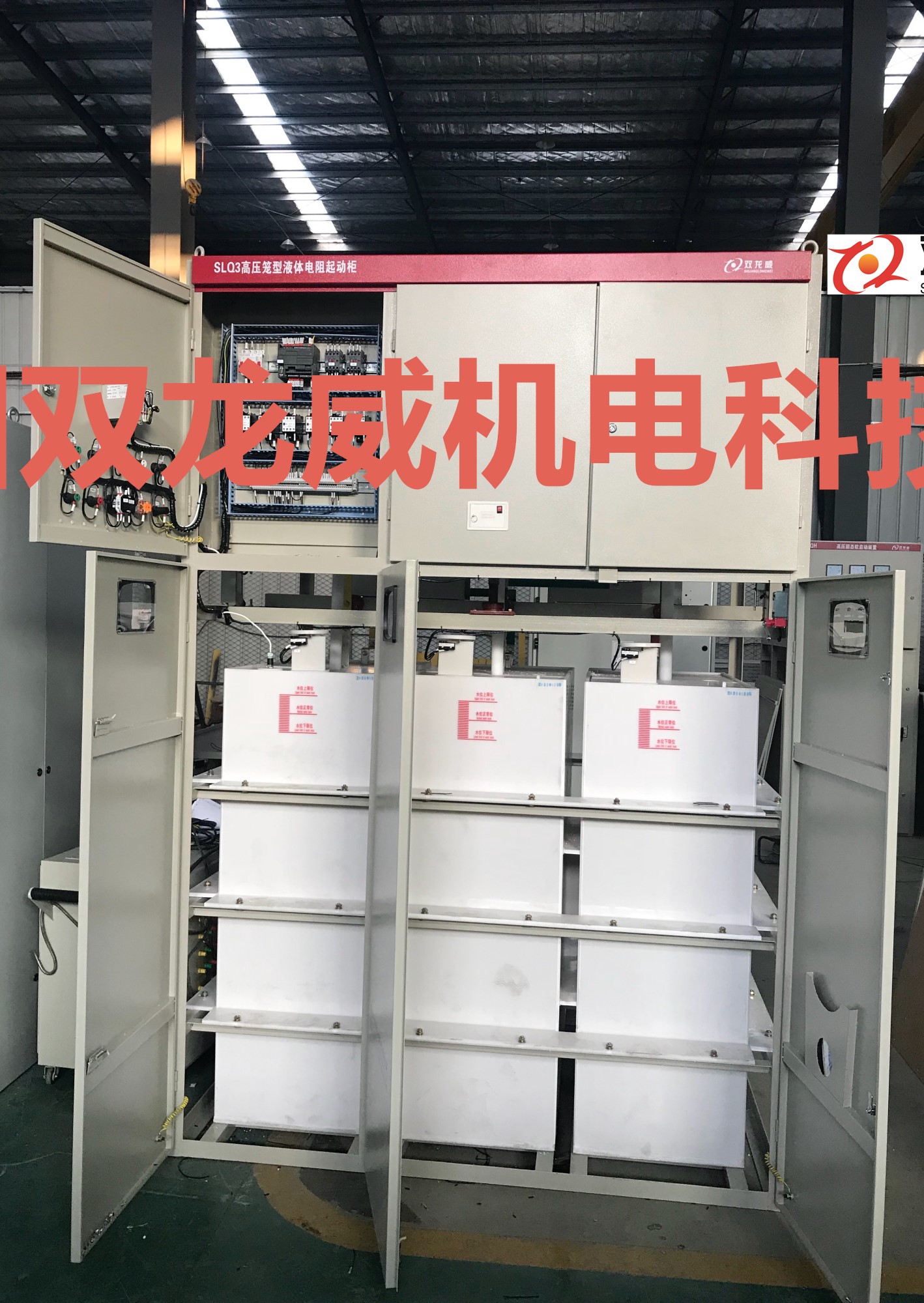

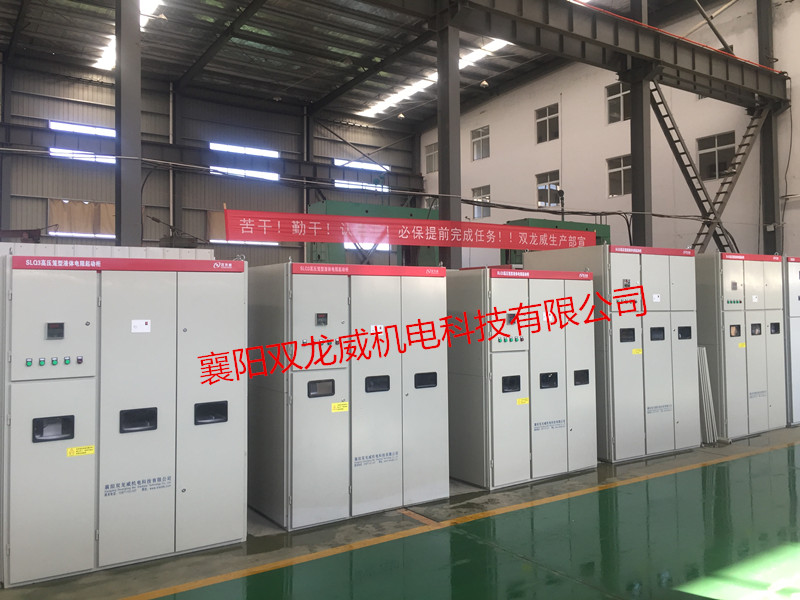

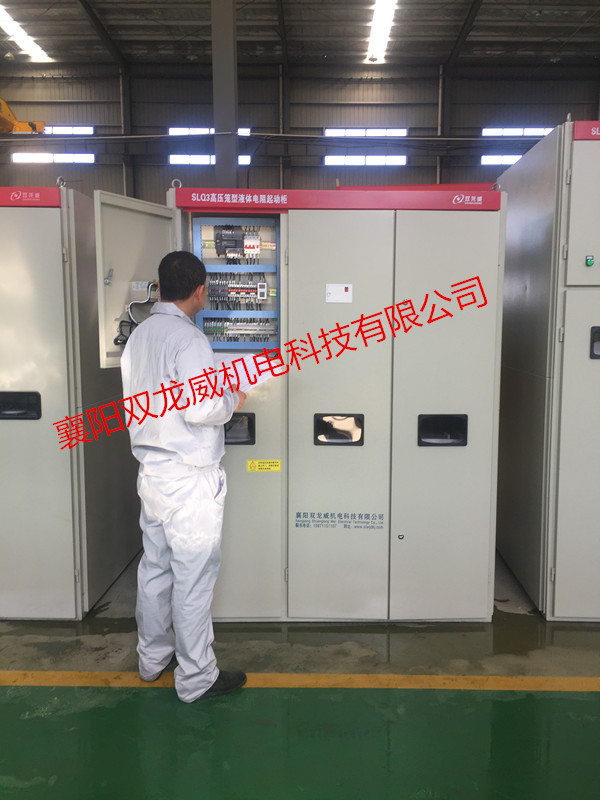

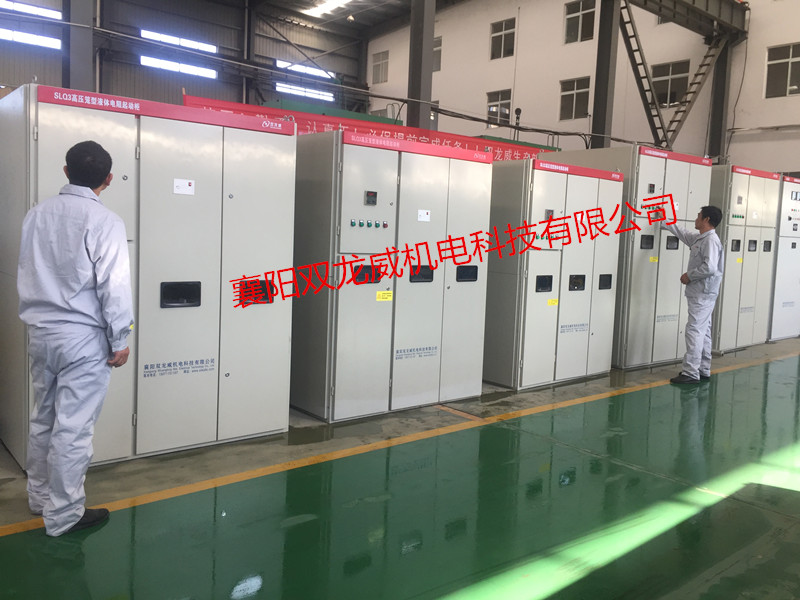

一.SLQ3系列高压笼型电机液体电阻起动器

1 概述

SLQ3系列高压笼型电机液体电阻起动器是用于改善大中型高压鼠笼交流异步电动机的起动性能而研制的新型起动设备。该设备也适用于异步起动的高压同步电动机。该装置具有使电动机起动电流小且恒定、转矩逐步增加的软起动特性，起动过程中无电流冲击和机械冲击，起动时对电网影响小，无电磁干扰，是电抗器起动和自耦降压起动器的理想替代产品。

2 适用范围

SLQ3系列高压笼型电机液体电阻起动器广泛用于交流电压等级3kV、6kV、10kV，功率范围250kW~45000kW，频率50Hz/60Hz±2Hz电动机的降压软起动。

适用负载类型有：风机、水泵、压缩机、皮带机等各种交流高压鼠笼式电动机。

3 正常工作条件

环境温度：上限50℃（24小时平均气温不超过45℃），下限－5℃；

空气最大相对湿度不超过90％[在相对空气温度(20±5)℃时]；

海拨高度不超过1000m；

应放置室内无剧烈振动及冲击且垂直倾斜度不超过5°的场合；

安装场所不允许有导电尘埃及腐蚀性气体；没有火灾及爆炸危险；

SLQ3系列高压笼型电机液体电阻起动器水箱中液体在室温的情况下不得连续起动超过3次，累计起动时间不超过120S，待液体降至室温方可再继续起动；

电机起动完毕，SLQ3系列高压笼型电机液体电阻起动器必须从主回路中脱离，以免长期携带高电压（软起动各种起动方案都必须满足此原则）。

注：1）以上工作条件用户不能满足时，请在订货前给予技术部说明。

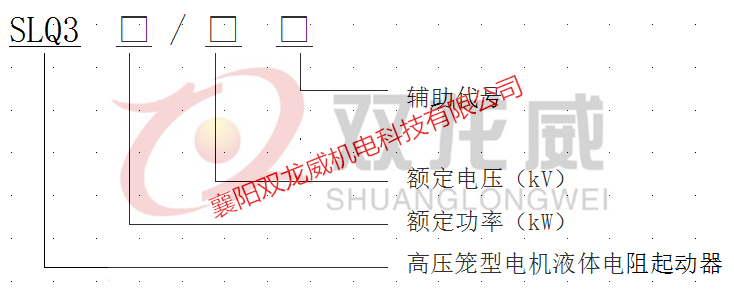

4 型号说明

注：辅助符号：D--装置在电机一次侧，出6个头；

X--装置在电机星点侧，出3个头；

电压等级：03-3kV 06-6kV 10-10kV ；

例如：SLQ3-1000/10X，表示 SLQ3系列高压笼型电机液体电阻起动器，适配电机功率为1000kW，额定电压 10kV，装置在电机星点侧，出3个头。

5 电气性能

SLQ3系列高压笼型电机液体电阻起动器在电动机定子回路中串入液体电阻，以降低电机的端电压。在起动的过程中，自动无级减小定子回路中的液体电阻的阻值，使电动机的端电压逐步升高，电机投入全压后，电阻自动被切除。停机时，动极板反向运动复位，准备下一次起动。

由于介质的浓度和起动时间可方便的调整，所以很容易与不同电机的参数配合，适应电机的起动特性，大幅度降低电机的起动电流，实现电机的平滑软起动。

该装置可与高压软起动控制柜、隔离柜、切换柜、星点控制柜组成，成套供应，接入电机起动回路，具有起动电动机和完成电机起动过程中的保护的功能。其基本性能特点有：

1）、恒电流，软起动：起动电流为电机额定运行电流的2.0～3.5倍，降低了电动机起动发热，有效地延长电机使用寿命；

2）、确保一次起动成功，不受电网电压波动和负载变动的影响；

3）、起动平稳，对机械设备无冲击；

4）、对电网影响小，起动时电网压降小；

5）、起动时功率因数高；

6）、无谐波污染；

7）、很容易调整电阻值的大小，使起动效果最佳；

8）、整体结构经过优化设计，维护方便；

9）、具有多重保护功能。设有起动超时、液体超温、极板超行程、失压、接触器不动作等保护；

10）、设有红外测温及显示、报警装置，液位检测及显示、报警装置。

11）、智能型的电阻起动器带有电机电流、转速的反馈系统，具有友善的人机界面，可直观的观察到电机的起动电流以及起动压降以及转速曲线，可记录、存储、显示、打印电机的各种实时运行参数及历史参数。

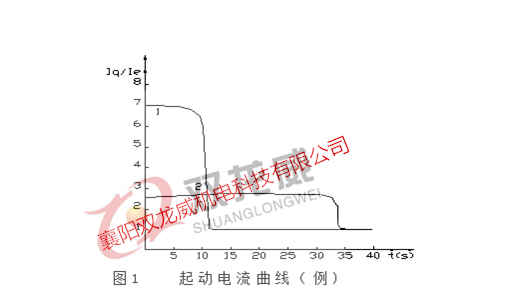

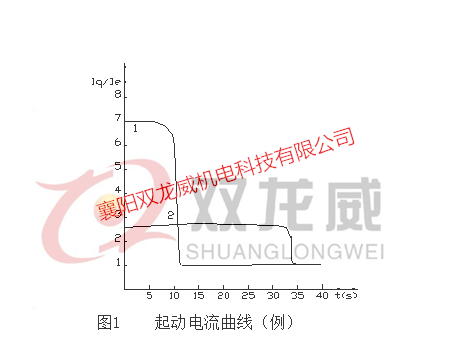

1) 直接起动电流曲线 2) 串液体电阻起动器后起动电流曲线

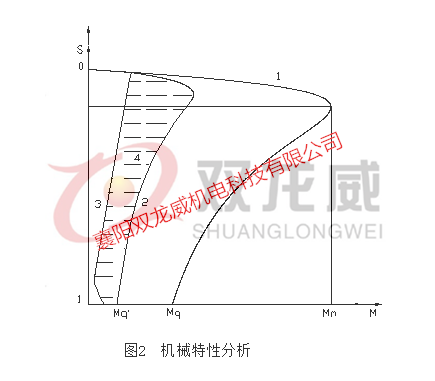

1)电机自然特性 2)串液体电阻起动器后特性 3)负载转矩 4)阴影区为加速转矩

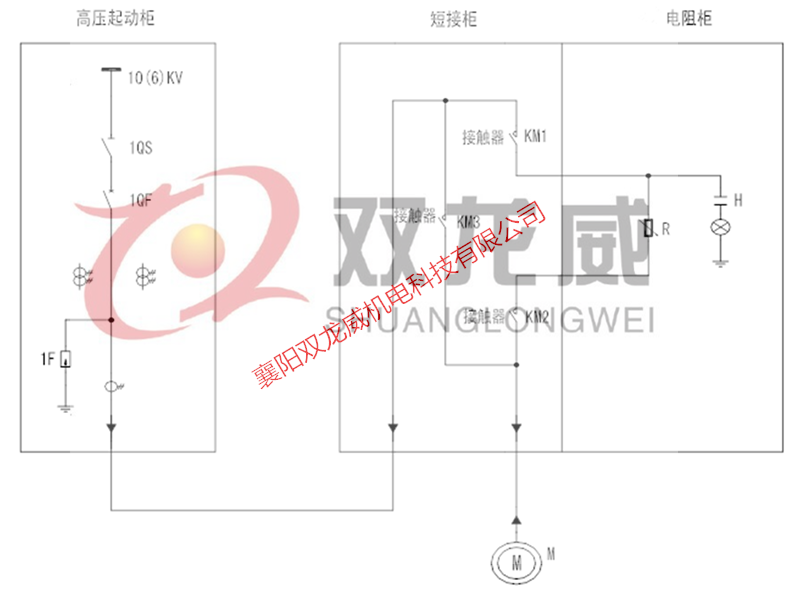

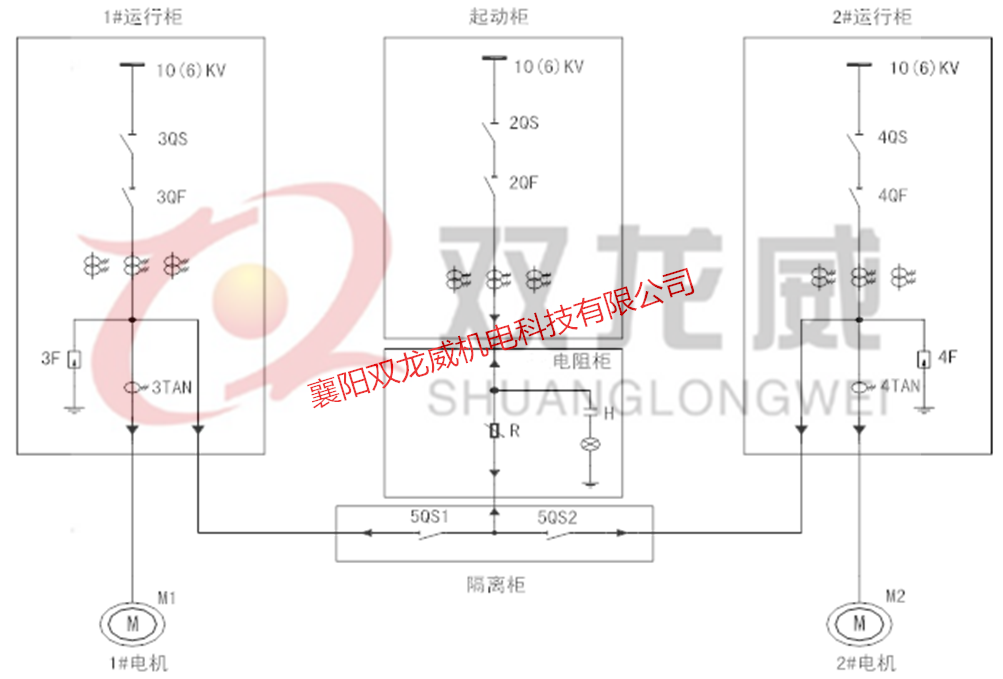

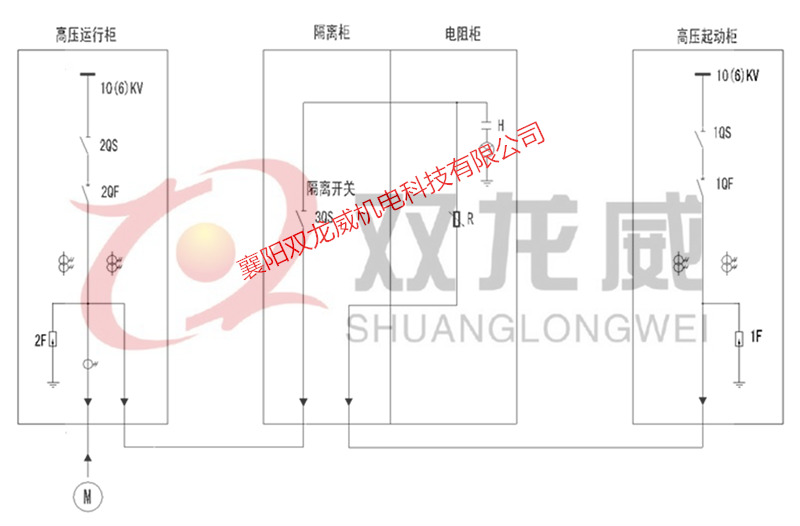

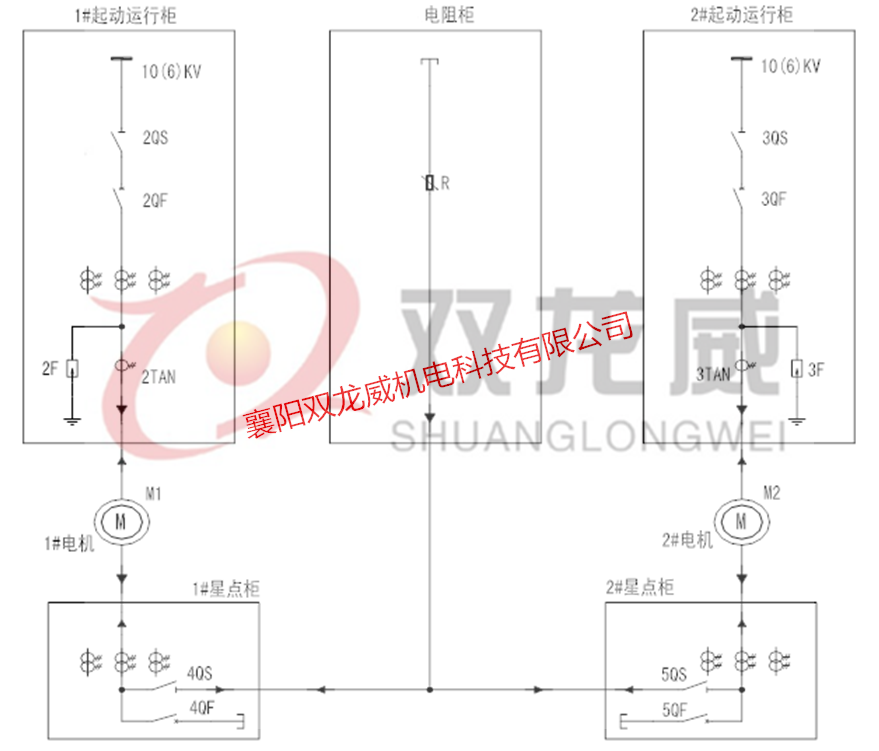

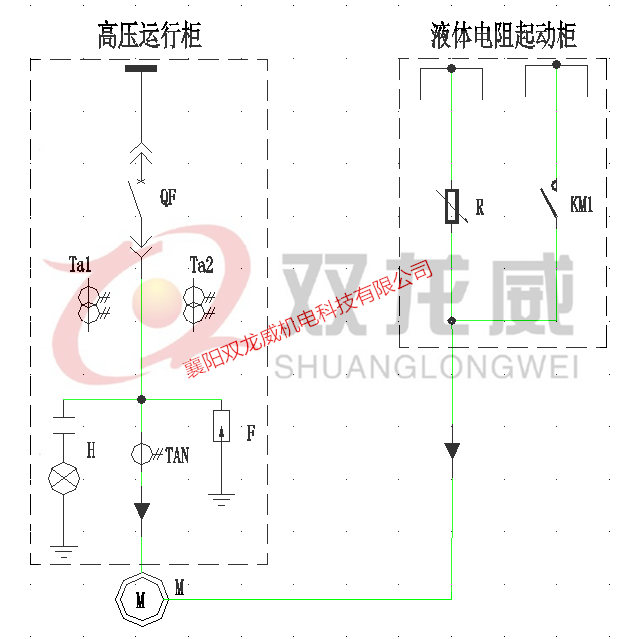

6 产品方案

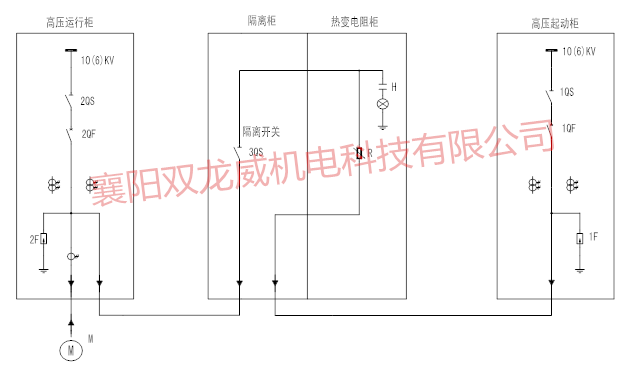

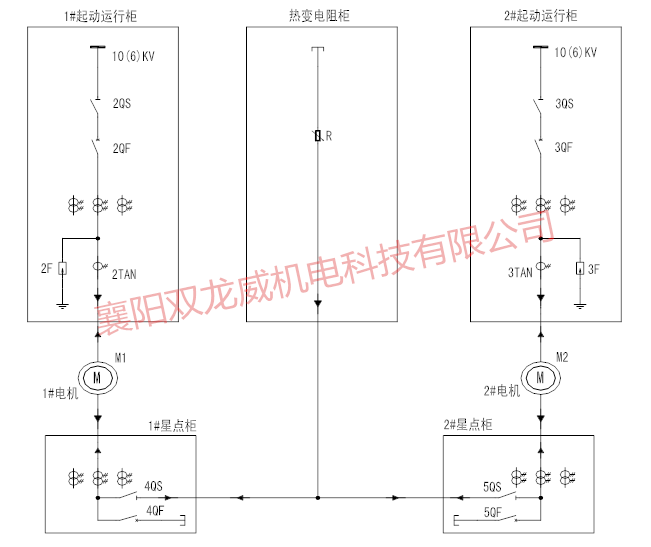

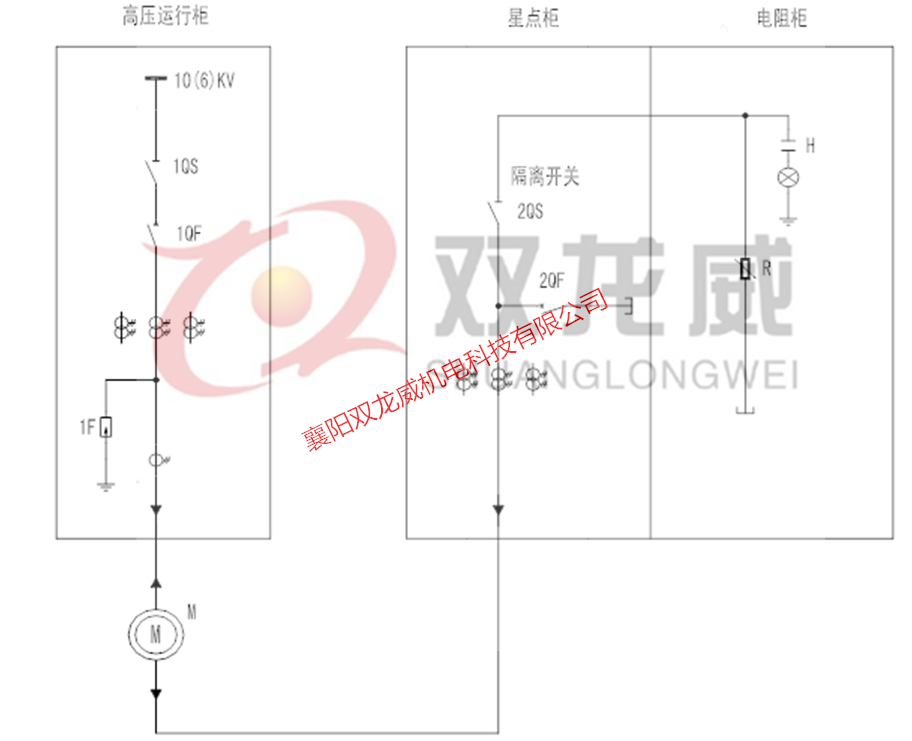

6.1 标准方案1

6.2 标准方案2

6.3 标准方案3

6.4 标准方案4

6.5标准方案5

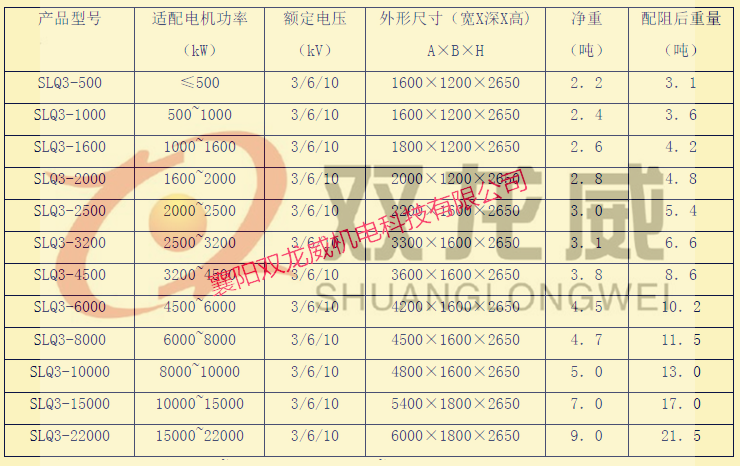

7 产品选型

注：1.本装置分两种结构，500~2500为一体式，3200~22000为分体式，分为A、B、C三相；

2.本装置一般配边柜，在边柜底部接进出电缆，电缆实际位置和根数根据现场实际情况来定；

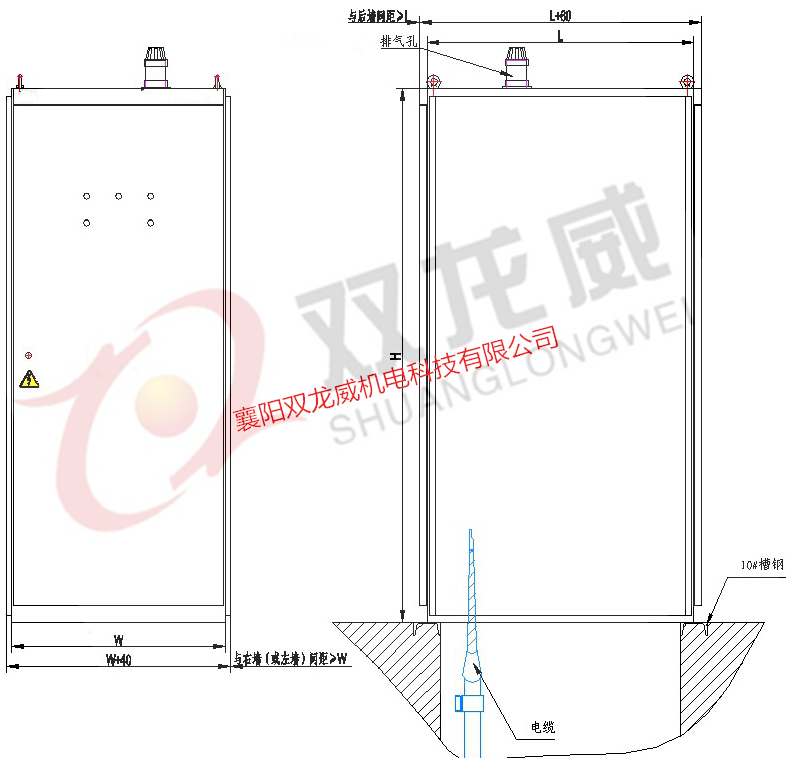

8 外型及结构布置

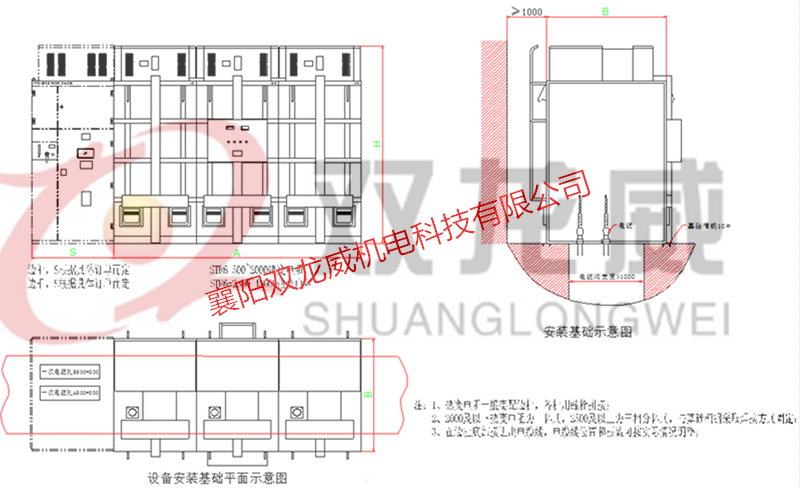

8.1 SLQ3-500~2500外形安装示意图

8.2 SLQ3-3200~22000外形安装示意图

9 包装、运输、储存、开箱检查及安装

9.1 包装

包装要求依据用户可选用简易包装，国内包装及出口包装。

9.2 运输

液体电阻柜不可躺倒搬运，以免损坏柜体及绝缘箱体，搬运及存放倾斜角不宜超过15°，特殊要求请另行与制造厂家协商。用叉车或吊车搬运包装箱，搬运时应避免撞击，起吊时应按储运标志吊装。

9.3 储存

贮存时应避免日晒及雨淋。

9.4 开箱检查

开箱前应检查包装是否完好，破损严重应与运输单位交涉，或与我公司联系。开箱起吊柜体时，应勾在柜顶的吊环上。起吊时候应该采用4点吊装，并保证4点受力均匀，以免柜体受力不匀而变形。

9.5 设备安装

液体电阻柜最好安装在独立、安全的地方。

安装地面应水平，液体电阻柜应配槽钢基座，槽钢基座水平，误差小于0.2%，液体电阻柜和基座槽钢采用焊接方式固定，电缆根据方案与用户要求采用不同出线方式。

安装完后应作绝缘电阻检测和耐压试验。

液体电阻柜可能有几个分离的柜体（或箱体），安装时应保证按要求布置。

10 订货须知

所配电机型号、功率、电压、电流、堵转电流、转速、起动转矩倍数、最大起动转矩倍数、电机及负载GD2、母线最小短路容量、负载阻力矩变化曲线、所配设备名称及工作制要求；

所选电机的高压起动主回路方案、拼柜排列图、配电室平面布置图；

特殊要求请另行与制造厂家协商。

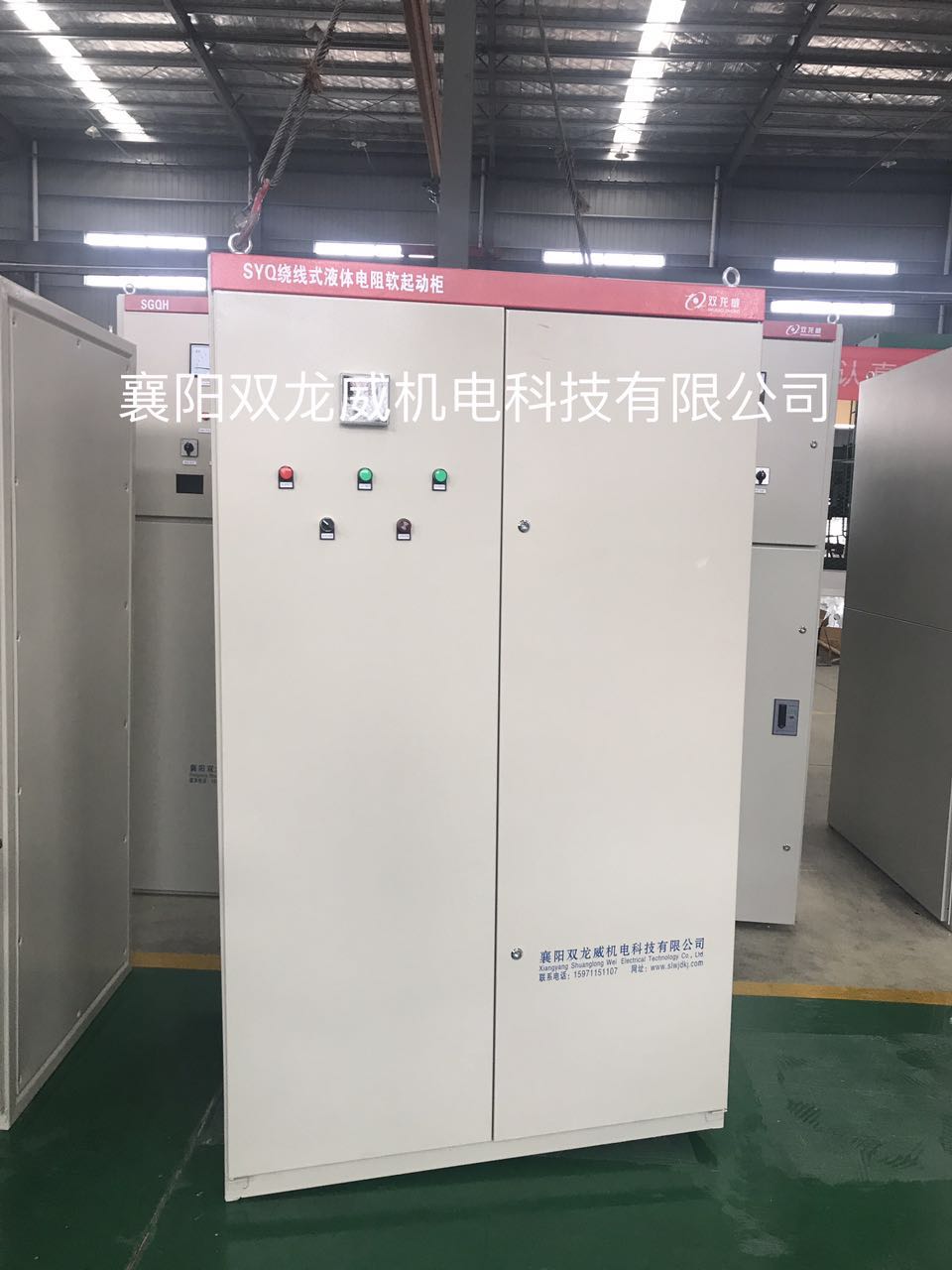

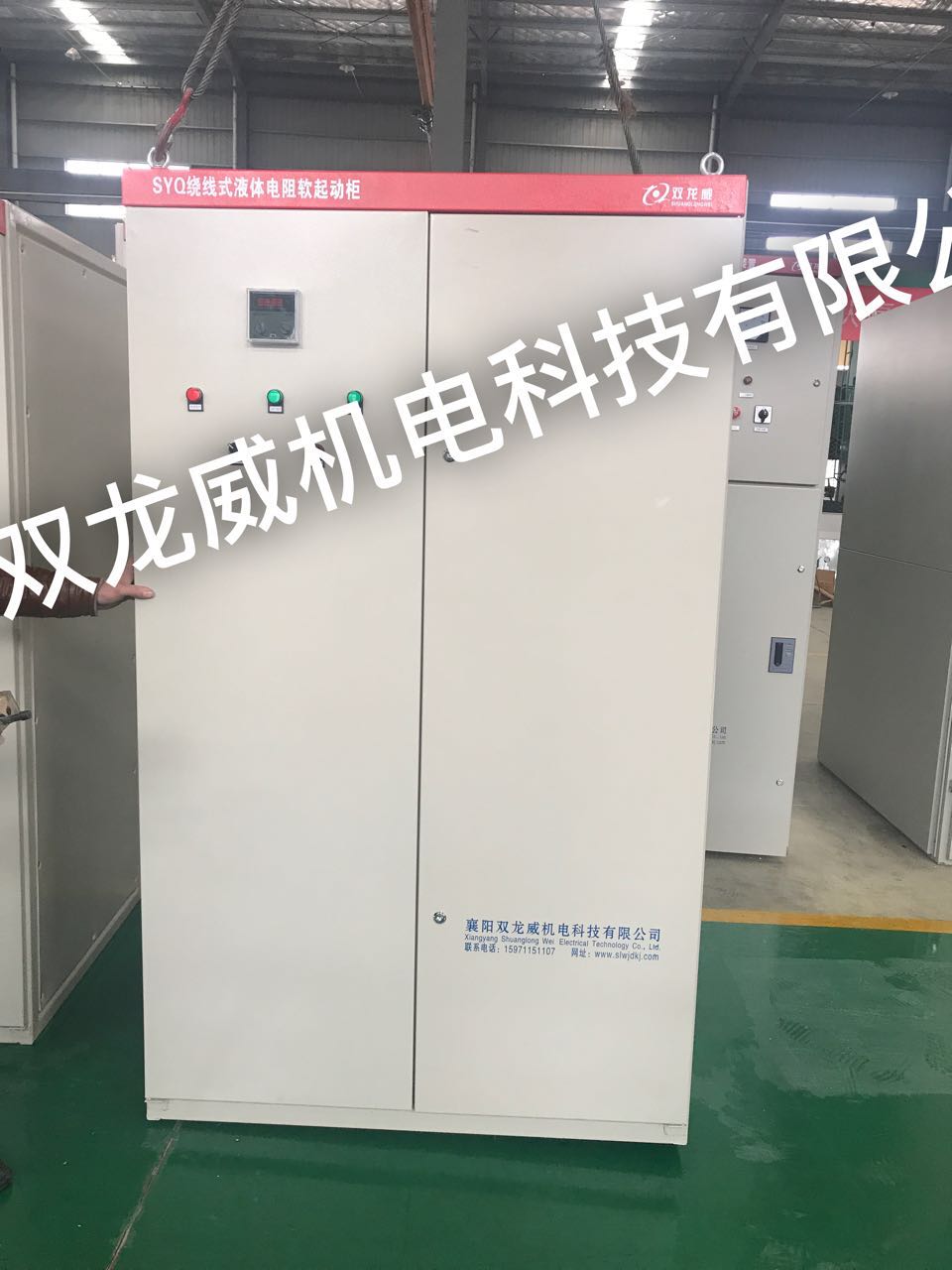

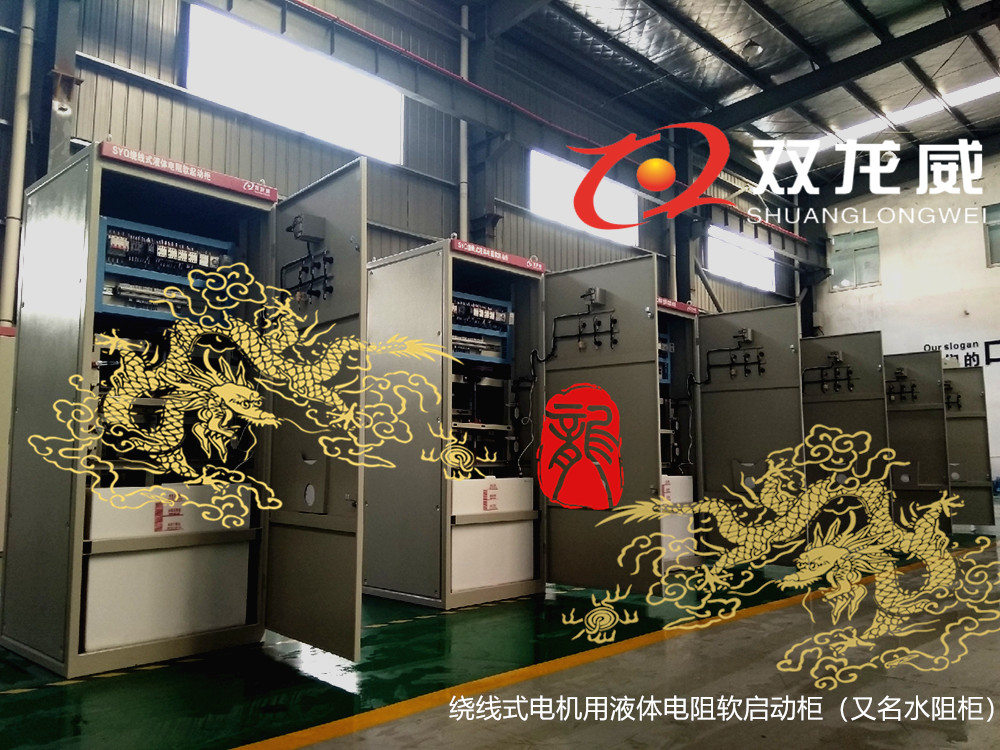

二、绕线式液体电阻软起动装置（又称转子起动器）

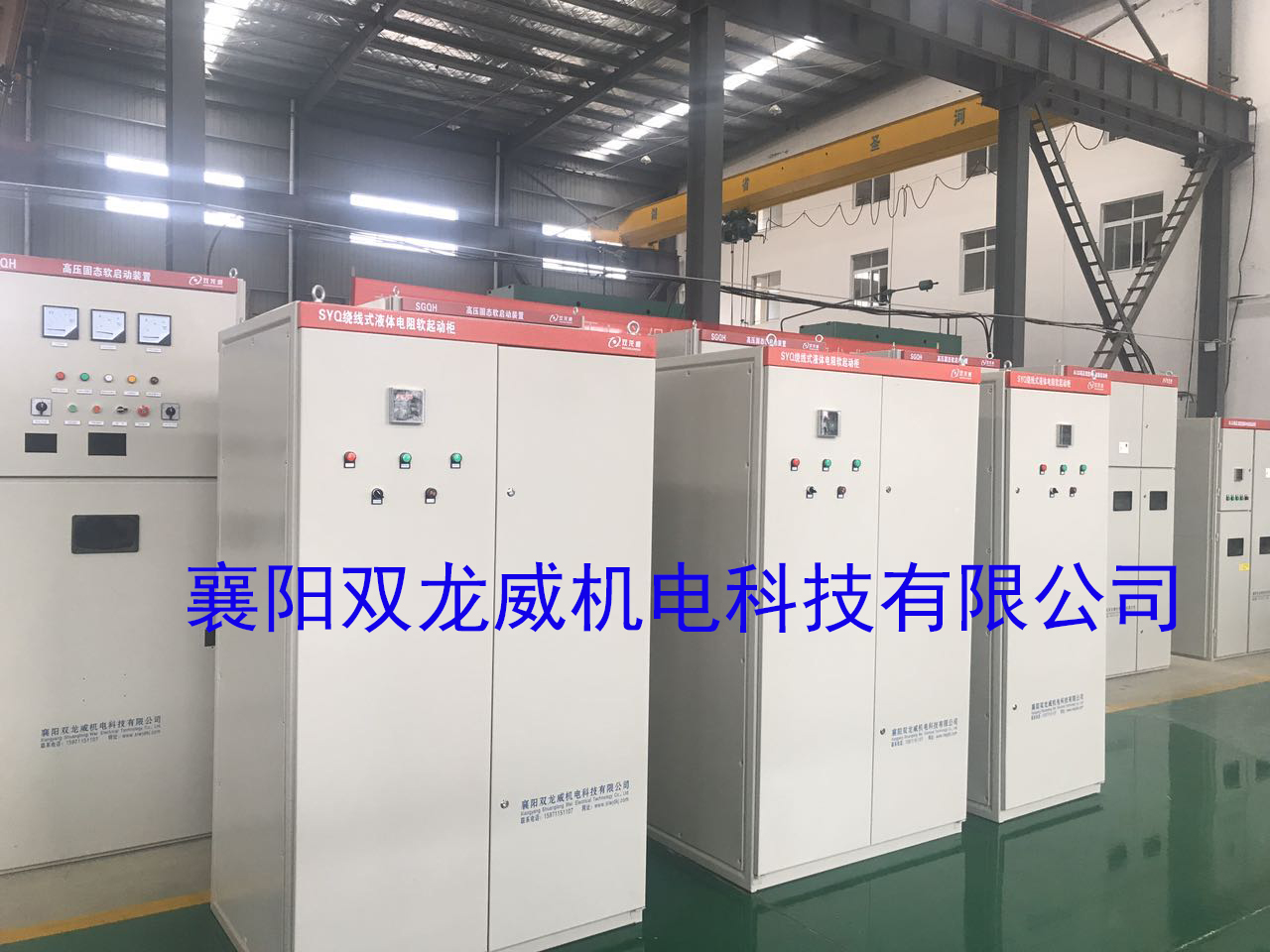

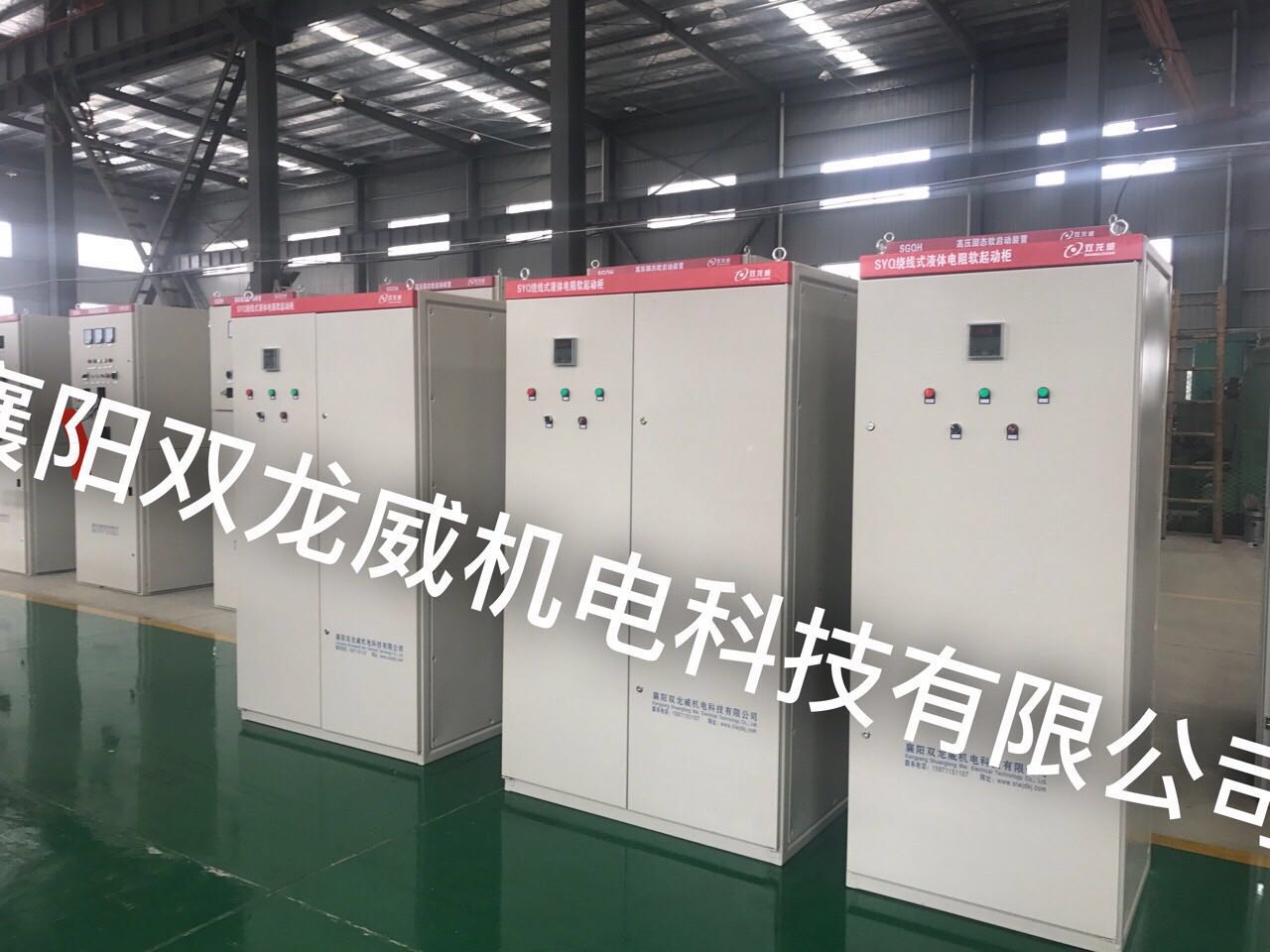

（一）SYQ系列绕线式电机用液体电阻起动（柜）器（简称绕线式液体电阻起动器）

绕线式异步电动机的转子起动器简述：绕线式异步电动机转子上的三相绕组一般接成星形，在正常运行时，三相绕组通过集电环彼此短接的情况下起动电动机，定，转子绕组中会有很大的电流通过。另外，由于刚起动时转子电路的功率因数很低，最初起动转矩比较小，往往不能满足要求，为了改善起动特性，一般采用各种措施。常见的有 1. 频敏变阻器；2.金属电阻；3.液体电阻起动器。

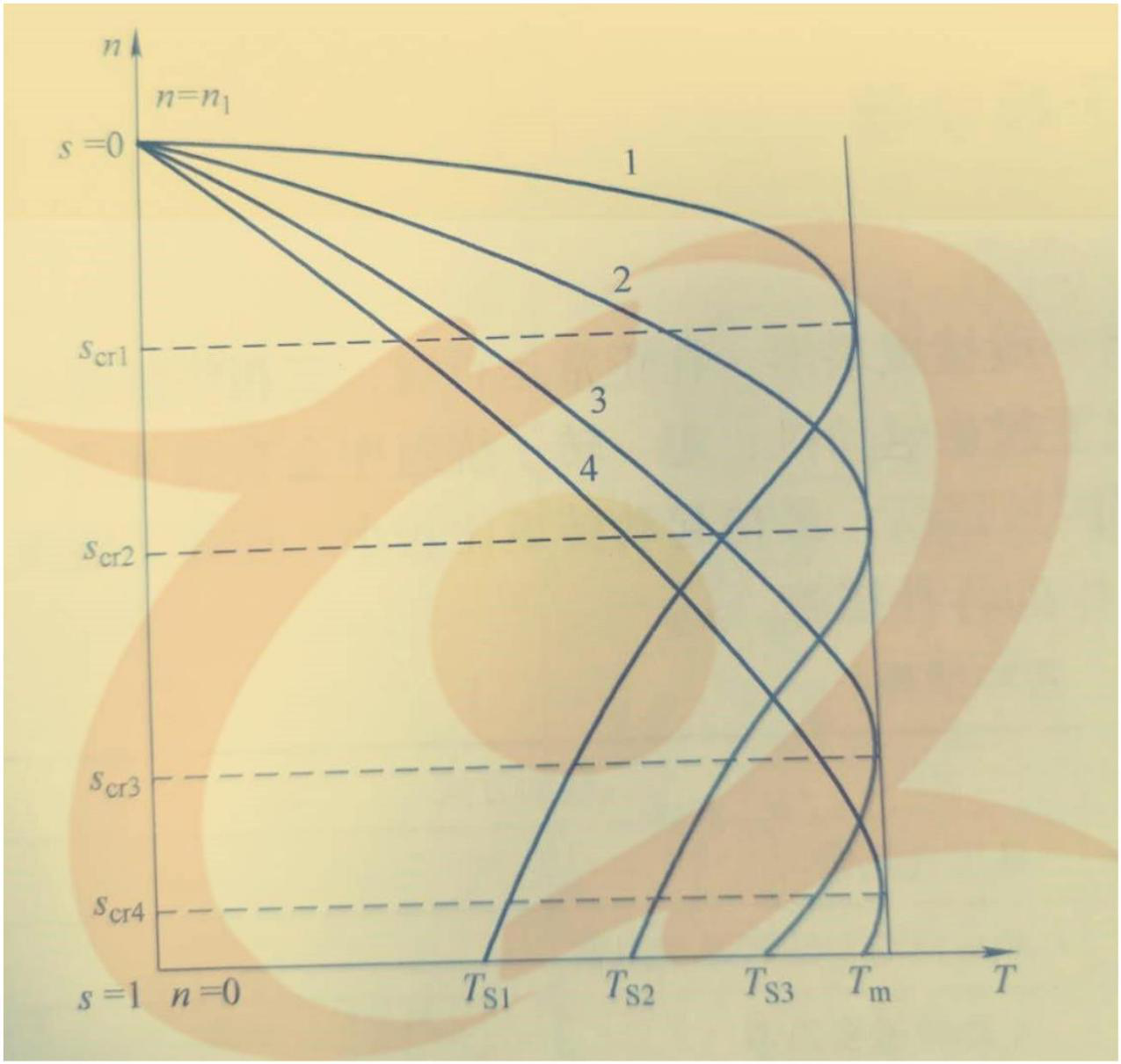

对于绕线转子异步电动机来说，当电网电压及频率不变时，在转子回路中传入电阻后，可以改善电动机的起动转矩，它们的机械特性如图 1 所示。图中的曲线 1 为自然特性，串入的电阻 R1=0。曲线 1,2,3,4 为人造特性，串入的电阻分别为 R2,R3,R4,电阻值的大小为R2<R3<R4。从图中可以看出，它们的最大转矩 Tm 和同步转速都不变，但临界转差处的值，随着转子电阻 R 的增大而增加。当然起动转矩的增大是有限的。

SYQ系列绕线式液体电阻起动器（转子起动器）的原理是通过机械传动装置使导电液体中两平行极板的距离逐渐减小直至为零，使串入绕线电动机转子回路中的液体电阻阻值由最大逐渐平滑减小为零，使电动机转速逐渐增大并平滑达到额定转速，从而实现绕线转子大中型电动机的重载平滑起动。

SYQ系列绕线式液体电阻起动器（转子起动器）是为改善大中型绕线转子交流异步电动机的重载起动性能而研制的起动器。它克服了频敏电阻起动器冲击电流大，难起动操作不便的问题，适用于建材，冶金，化工，矿山等工业部门的球磨机，空压机，破碎机，大型风机，大型水泵等电动机的重载起动，是频敏起动起动器和金属电阻起动器的理想替代产品。

1 概述

SYQ系列（绕线式电机用）液体电阻起动器（以下简称绕线式液体电阻起动器）是为了改善大、中型绕线式高压交流异步电动机的起动性能而研制的新型起动器。该装置克服了旧式起动设备（如频敏、油浸以及铸铁电阻起动器等）在起动过程中出现的冲击电流大（一般为电动机额定电流的3-5倍）、难起动和操作不便等问题。注明：该装置串入绕线式电机转子上所以又称转子起动器。

2 适用范围

SYQ系列（绕线式电机用）液体电阻起动器广泛用于交流电压等级380V、3kV、6kV、10kV，功率范围6000kW及以下，频率50Hz/60Hz±2Hz的电动机的软起动。

适用负载类型有：磨机、辊压机、轧钢机、压缩机、风机、破碎机等。

3 正常工作条件

环境温度上限不超过50℃，下限不低于-5℃；

相对湿度不超过85%；海拨高度不超过2000m；

应放置室内无剧烈振动及冲击且垂直倾斜度不超过5°，没有火灾及爆炸危险的场合；

不允许有导电尘埃及腐蚀性气体；

电源采用三相四线 380/220V 20A，且电压波动必须保证在额定电压的±15％范围内。

注：1）环境温度长期低于0℃时需加装加热器，用户订货时应予说明。

2）电源电压等级特殊时需重新设计，用户订货时应予说明。

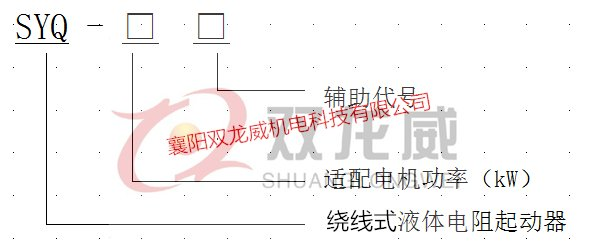

4 型号说明

注：辅助代号：K 配低压电机一次回路；

B 短接接触器用真空接触器；

PC 采用可编程序控制器。

辅助代号可以组合使用。仅0.4系列可以配低压电机一次回路。环境温度长期低于0℃时需配电加热功能。可编程序控制器（PLC）可以根据需要选用。

例如：SYQ-1BPC ，表示 SYQ系列绕线式液体电阻起动器，适配电机功率为600-1000kW，短接接触器采用真空接触器，带PLC控制。

5 电气性能

SYQ系列绕线式液体电阻起动器是通过在电动机的转子回路中串入液体电阻，该液体电阻能够在电动机起动时自动投入，并且能够在预定的时间内自动、无极、连续切除，基本原理就是通过机械传动装置使导电液体中两平行极板间的距离逐渐减小直至为零，串入电机转子回路中的电阻值由最大逐渐平滑减小为零，电动机转速逐渐平滑达到额定转速。从而实现大中型绕线式电动机的重载平滑起动。

该装置在起动过程中，电动机均匀升速，起动电流一般小于额定电流的1.3倍，对保护电动机、用电设备、电网及节电等方面有显著效果，并且电网电压稍低也能正常起动，极大的降低了所需变压器的容量，减少工程资金投入。其基本性能特点有：

1）、起动电流小且恒定，对电网无冲击；

2）、起动电流不大于额定电流的1.3倍，因此可以降低电机重载起动对变压器容量的要求，减少一次性投资；

3）、平滑起动，减少对机械设备的冲击，可延长机械设备及电机寿命30%左右；

4）、热容量大，可连续起动2～5次；

5）、低电压仍可起动，只要电网电压能保证电机正常运行，就能保证顺利起动；

6）、结构简单，维护方便，可靠性优于频敏、油浸式变阻器。

6 产品方案（3kv\6kv\10kv）

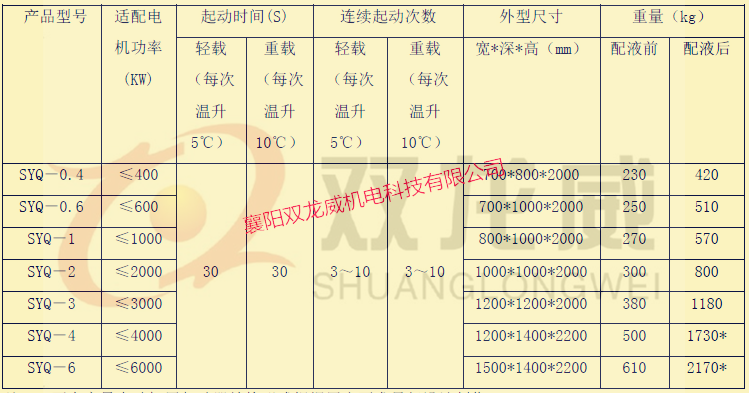

7 产品选型及相关技术参数

注：1)更大容量电动机用起动器结构形式根据用户要求另行设计制作；

2) 轻载（磨机、辊压机、轧钢机、压缩机等），重载（风机、破碎机等）；

3）不同的负载类型，其负载的转动惯量有很大差异，电动机的起动时间以及温升有所不同；

4）起动次数与液体起始温度和报警温度有关。起动次数=（报警温度-起始温度）/每次起动温升；

5）SYQ-4、6配真空断路器时，柜体宽度须再加800，带*重量适当增加。

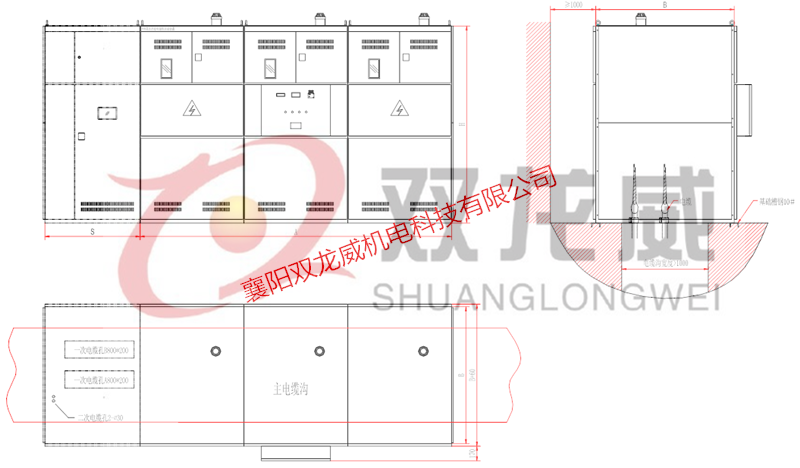

8 外型及结构布置

SYQ系列绕线式液体电阻起动器为柜式结构。基本结构形式和外形尺寸如下：

安装示意图：

俯视图：

9 包装、运输、储存、开箱检查及安装

9.1 包装

包装要求依据用户可选用简易包装，国内包装及出口包装。

9.2 运输

起动器不可躺倒搬运，以免损坏柜体及绝缘箱体，搬运及存放倾斜角不宜超过15°，特殊要求请另行与制造厂家协商。用叉车或吊车搬运包装箱，搬运时应避免撞击，起吊时应按储运标志吊装。

9.3 储存

贮存时应避免日晒及雨淋。

9.4 开箱检查

9.5 设备安装

起动器应安装在可以泄水的水泥平台上。

安装地面应水平，配槽钢基座，安装面1000mm范围内水平面误差小于1mm，基础槽钢应高出地面1-5mm。柜体应垂直水平面安装。

可以采用地脚孔安装，也可以采用安装角钢安装，二者选一即可

电缆从起动器底部或背面进入，与短接接触器下端的铜排连接。用电缆夹将电缆固定在柜体后梁上。

若配有进相机，转子电缆先到进相机，再从进相机接入起动器。

控制电源采用3×2.5+1×1.5mm2电缆线从柜体后面底部进入并接入端子排，按图纸接好液体起动器与一次柜、DCS系统或其他中控系统之间的联锁控制线。

配置黄绿接地线于接地柱。

10 订货须知

所选起动器型号；

电机功率、定子电压、定子电流、转子电压、转子电流；

负载类型；

柜体颜色（按公司标准或特殊）；

短接接触器或断路器（按公司标准或具体指定）。

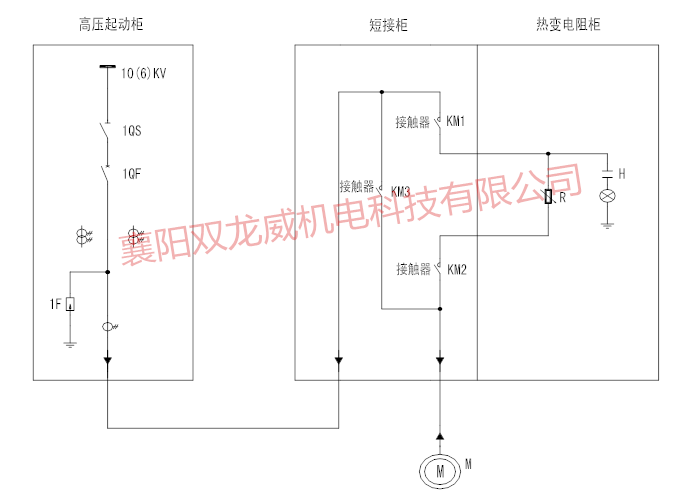

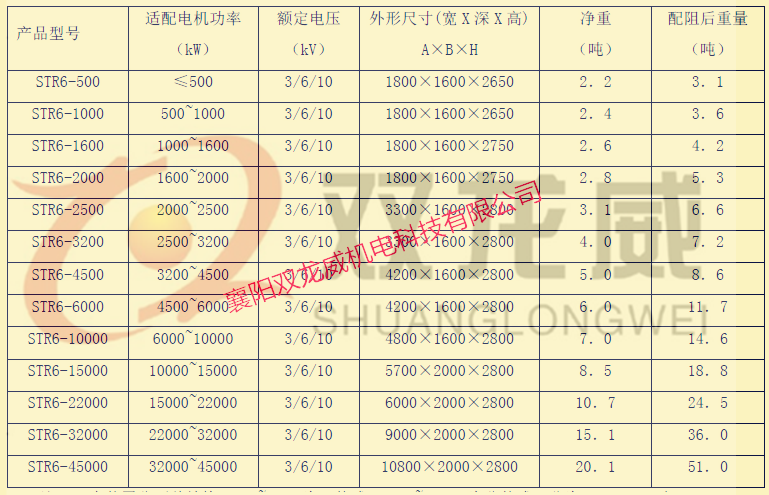

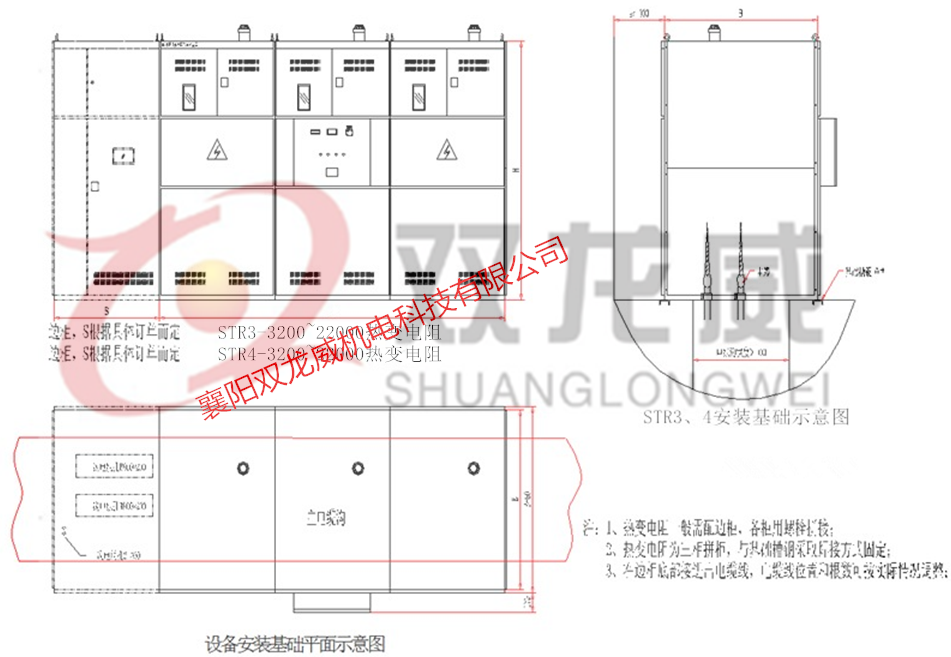

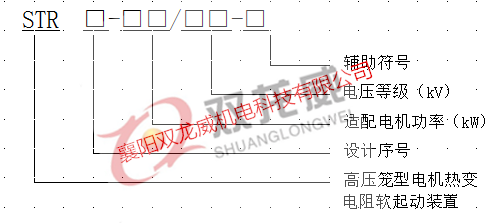

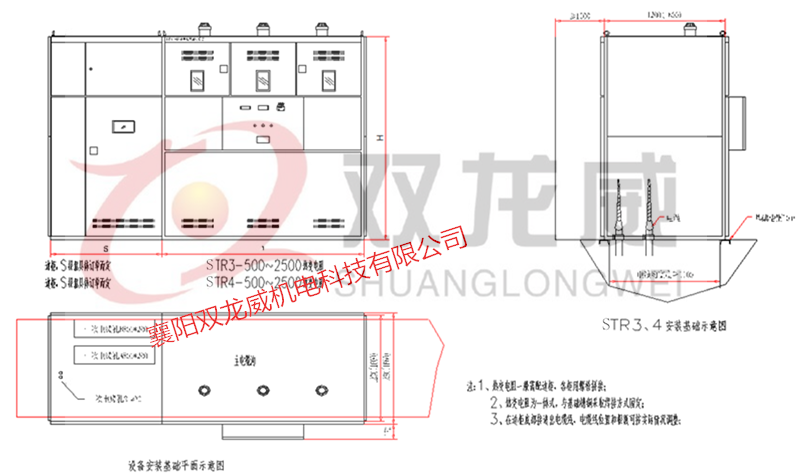

（三）STR系列高压笼型电机热变电阻软起动装置

1 概述

STR系列高压笼型电机热变电阻软起动装置（简称热变电阻）是用于改善大中型高压鼠笼交流异步电动机的起动性能而研制的新型起动设备。该设备也适用于异步起动的高压同步电动机。该装置具有使电动机起动电流小且恒定、转矩逐步增加的软起动特性，起动过程中无电流冲击和机械冲击，起动时对电网影响小，无电磁干扰，是电抗器起动和自耦降压起动器的理想替代产品。

2 适用范围

STR系列高压笼型电机热变电阻软起动装置广泛用于交流电压等级3kV、6kV、10kV，功率范围250kW~45000kW，频率50Hz/60Hz±2Hz电动机的降压软起动。

适用负载类型有：风机、水泵、压缩机、皮带机等各种交流高压鼠笼式电动机。

3 正常工作条件

环境温度：上限50℃（24小时平均气温不超过45℃），下限－5℃；

空气最大相对湿度不超过90％[在相对空气温度(20±5)℃时]；

海拨高度不超过1000m；

应放置室内无剧烈振动及冲击且垂直倾斜度不超过5°的场合；

安装场所不允许有导电尘埃及腐蚀性气体；没有火灾及爆炸危险；

热变电阻器水箱中液体在室温的情况下不得连续起动超过3次，累计起动时间不超过120S，待液体降至室温方可再继续起动；

电机起动完毕，热变电阻器必须从主回路中脱离，以免长期携带高电压（软起动各种起动方案都必须满足此原则）。

注：1）以上工作条件用户不能满足时，请在订货前给予技术部说明。
