高压降补固态软启动装置

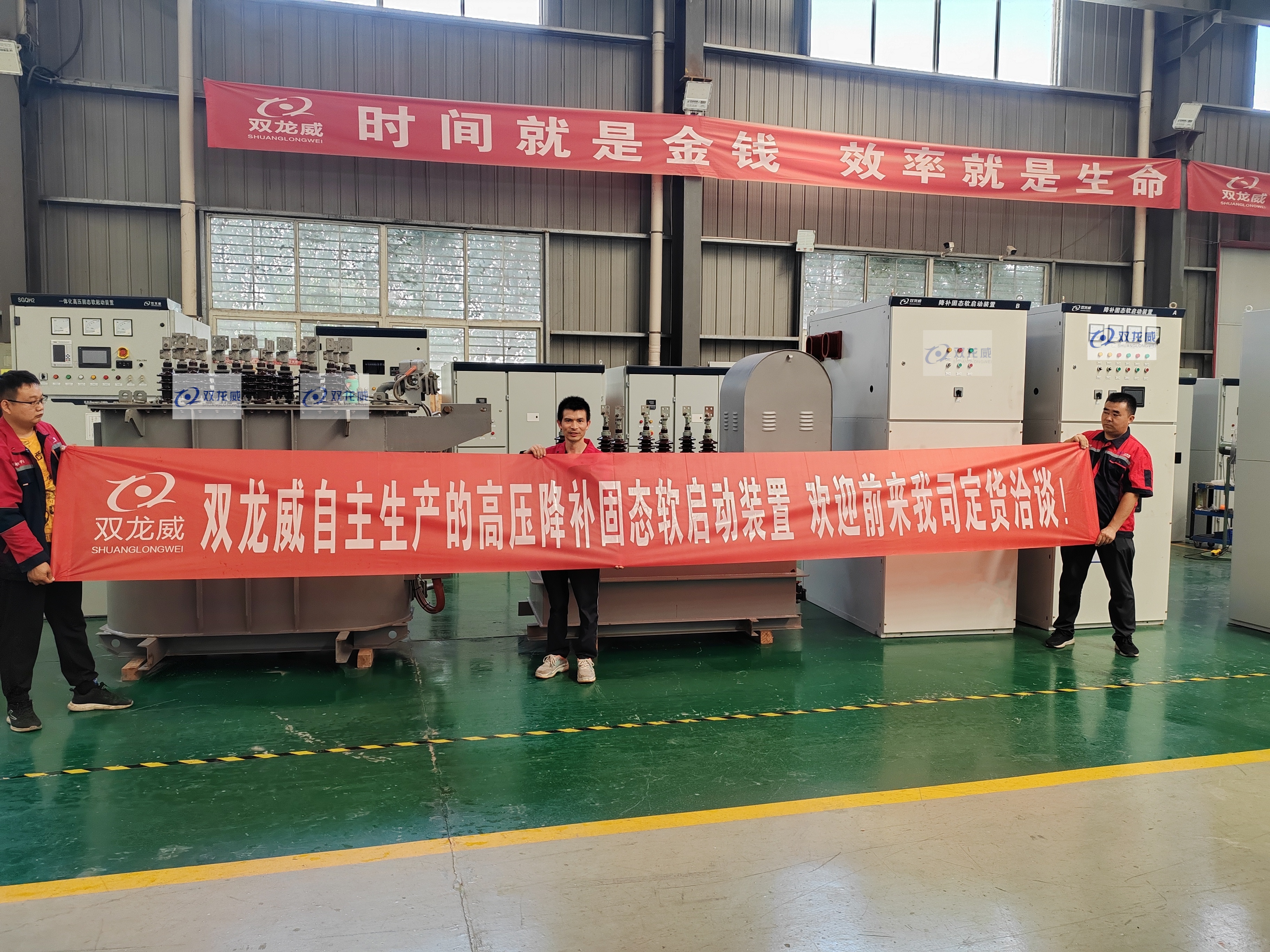

图（1-1）TXS系列高压固态特型（降补）软启动装置

一、概述

TXS系列固态特型软启动装置（又名高压降补固态软启动装置）适用于大中型高压鼠笼交流异步电动机或异步起动的高压同步电动机，作电机降压起动之用。使用该软启动装置启动电机具有启动电流小且恒定、转矩大且逐步增加的软启动特性，不受环境温度变化的影响，启动时对电网影响很小，无电磁干扰，是各种降压启动的理想替代产品，相对于高压变频软启动器而言，又具有明显的操作简单、免维护、无谐波污染等优势。TXS1系列固态特型软启动装置广泛用于电压等级为6kV 和10kV、额定功率50000kW以下电机的降压软启动。

 二.原理与组成

2.1.原理：本装置包括降压控制装置和无功控制装置，同时还需要启动柜、运行柜等配套开关柜。通过启动柜将本装置与10kV母线连接，在启动时将高压电源通过本装置为电机提供启动电源。启动完成后通过运行柜为电机供电。

由于大型电动机在启动过程中将消耗大量的无功功率，从而引起电网电压的波动。为了降低电机启动对电网电压的影响，本装置在电机端并联一台无功发生器，由它提供电动机启动过程中所需要的部分无功功率。

为了进一步降低母线电流l1，本装置将电动机及无功发生器并联回路经降压器接入电网、通过降低机端电压的方式进一步减小电流。此时降压器的输出电流为电机电流ID与无功发生器电流IC之差，输入电流为输出电流的k倍（降压器一、二次电压比为1:k, k<1）。

即：I₁=k(ID−Ic)

因此通过调节降压器的电压比和无功发生器提供的无功电流，可以将从母线流过的启动电流降到可以允许的范围之内，降低电机启动时对电网的影响。

2.2.装置组成及其作用。

本装置由降压控制装置和无功控制装置组成，同时电机启动运行还需要电机启动柜和电机运行柜等配套开关柜。降压控制装置包括降压器及降压控制柜，无功控制装置包括无功发生器及补偿控制柜。

降压变压器的作用是降低电机端电压，给电机施加恰当的启动电压值。降压变压器输入为母线电压，考虑到电网及负载的波动，降压变压器输出设置为三档，档位的变化通过分接开关实现。

降压控制柜的作用有两点：一是对二次电压的平衡调节作用，弱化中性点的飘移；

二是减小切换全压时的冲击。无功补偿器的作用是提供电机启动所需要的大量无功功率，减小从系统吸收的无功电流，从而减小对电网的影响。

三.型号说明：

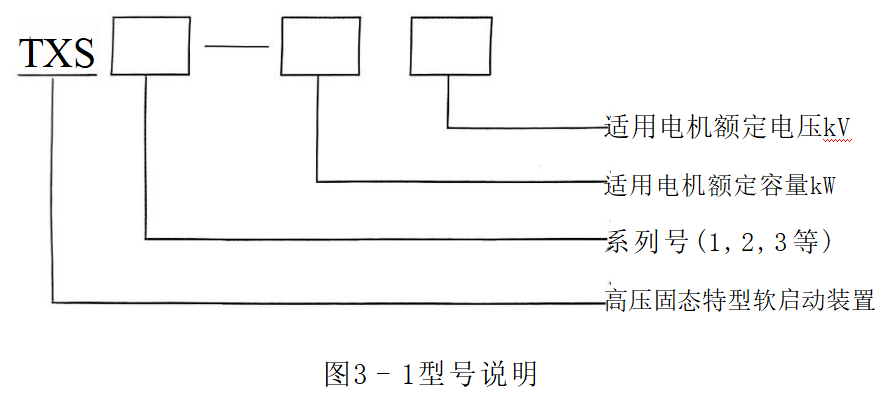

3.1型号的组成

如：型号TXS1-10000/10,表示1系列高压固态特型软启动装置，适用于10kV电 机，适用电机功率最大为10000kw。

3.2.型号及规格：

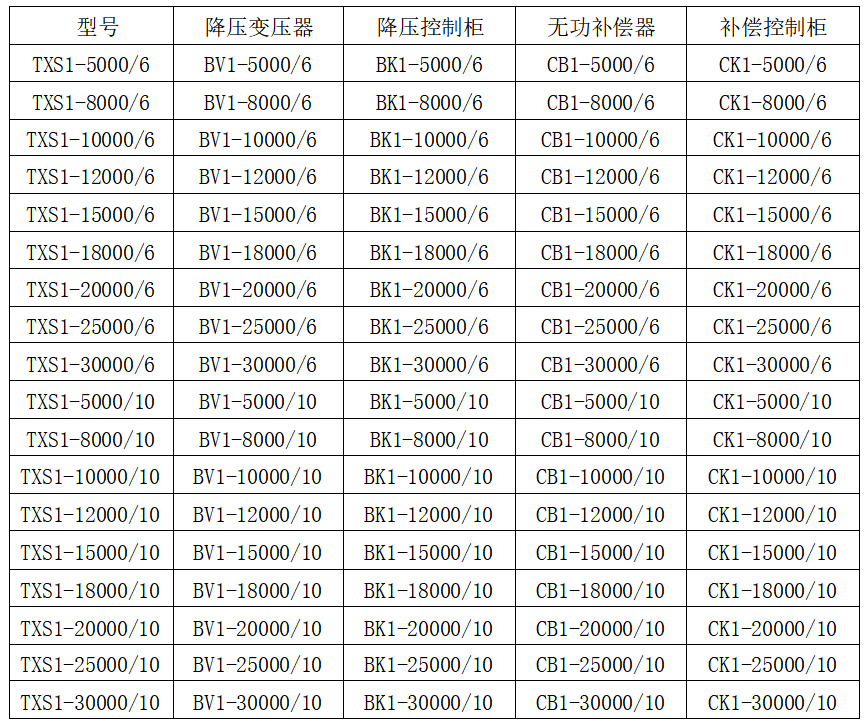

TXC型高压降补固态软启动柜见下表：

注：1、型号中6表示电压等级为6kV;10表示电压等级为10kV。

2、补偿控制柜型号跟无功补偿器设计组数有关，以最终设计型号为准，可能会与 表中型号不同。

3、更大规格型号的装置根据实际需要设计。
