电抗软启动柜

SDK系列高压电抗降压软起动装置

1、概述

SDK高压电抗软起动装置，适用于3—10KV交流50Hz高压鼠笼式电动机，主要用于各种轻载及轻重载的不频繁起动，利用电抗器降压起动，减少电动机起动电流对输电网络的影响，同时提高机械设备的起动平稳性，该产品广泛应用于工矿企业的机械设备的起动。

2、标准及规范

GB3906-1991     3～35kV交流金属封闭开关设备

GB3906-1991     3～35kV AC

3 、正常工作条件

户内、环境温度：上限+40℃   下限-15℃

相对湿度：日平均值不大于95%，月平均值不大于90%

海拔高度：不超过1000M

地震烈度：不超过8度

无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

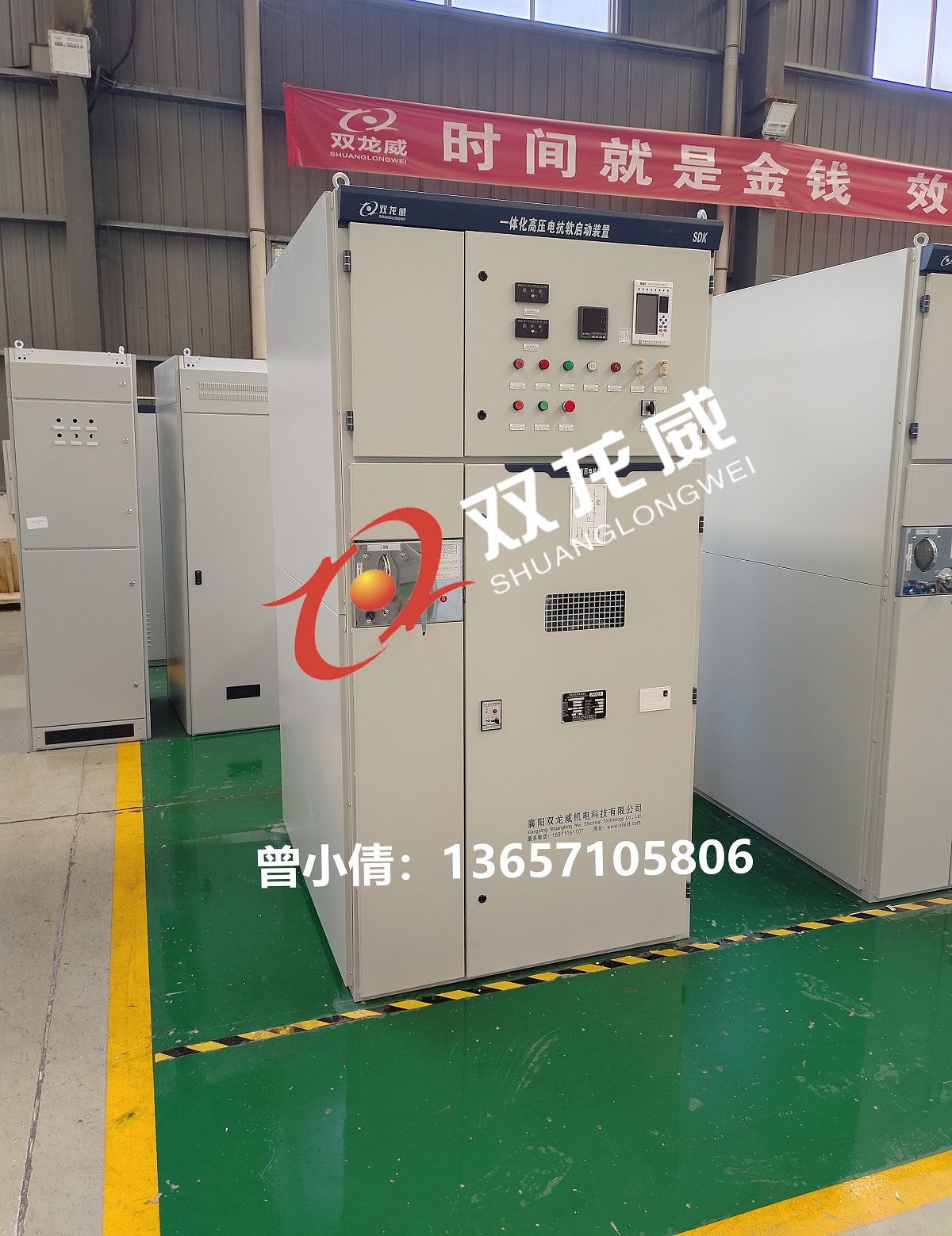

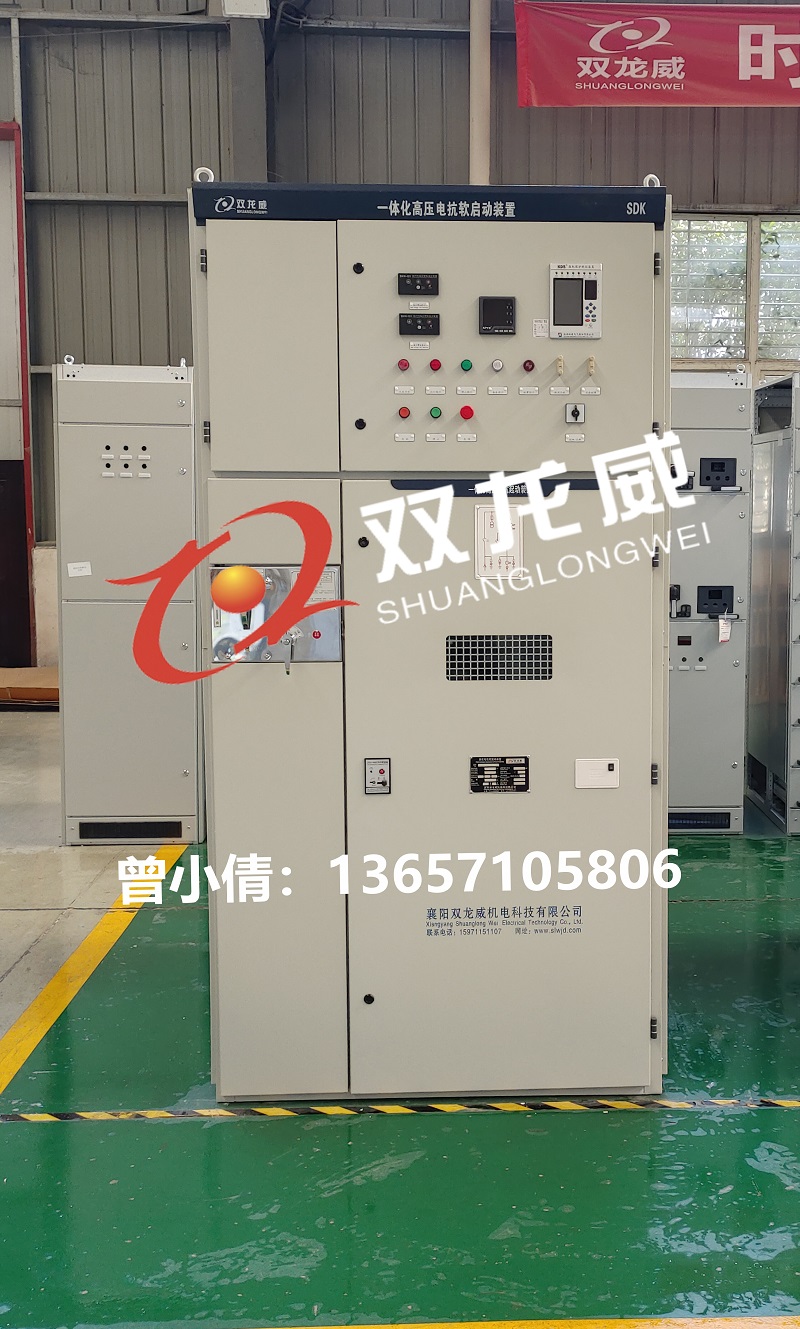

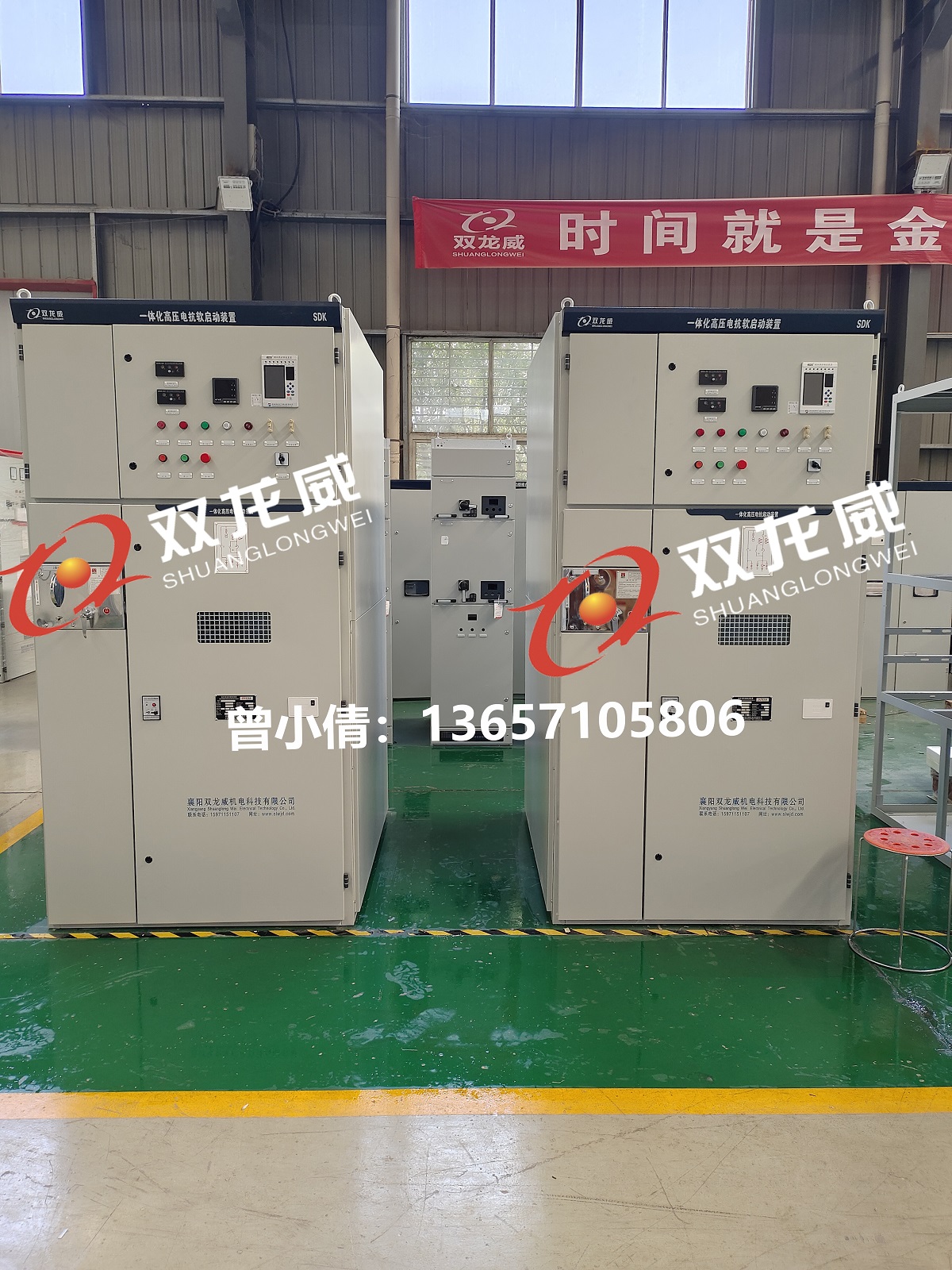

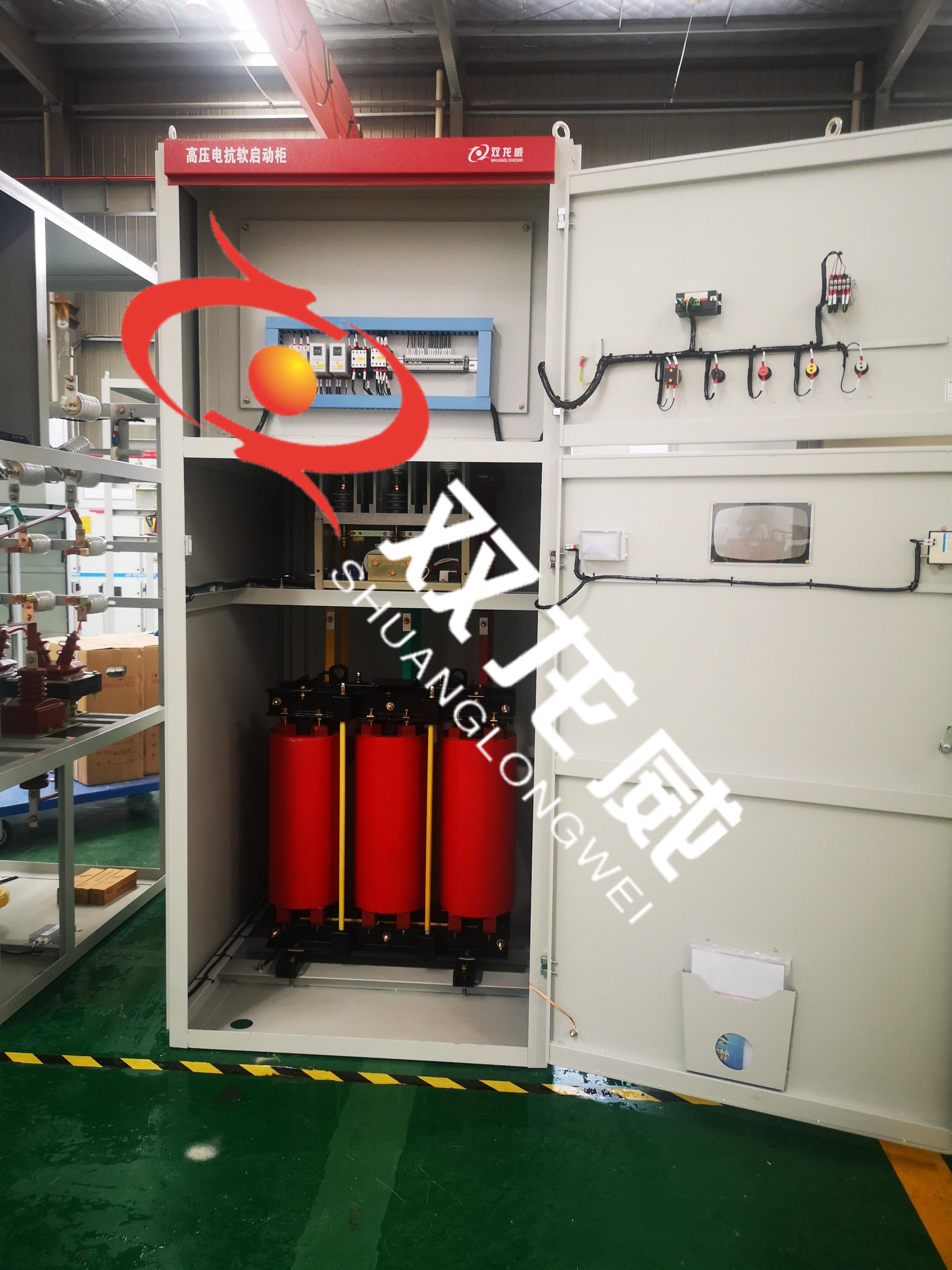

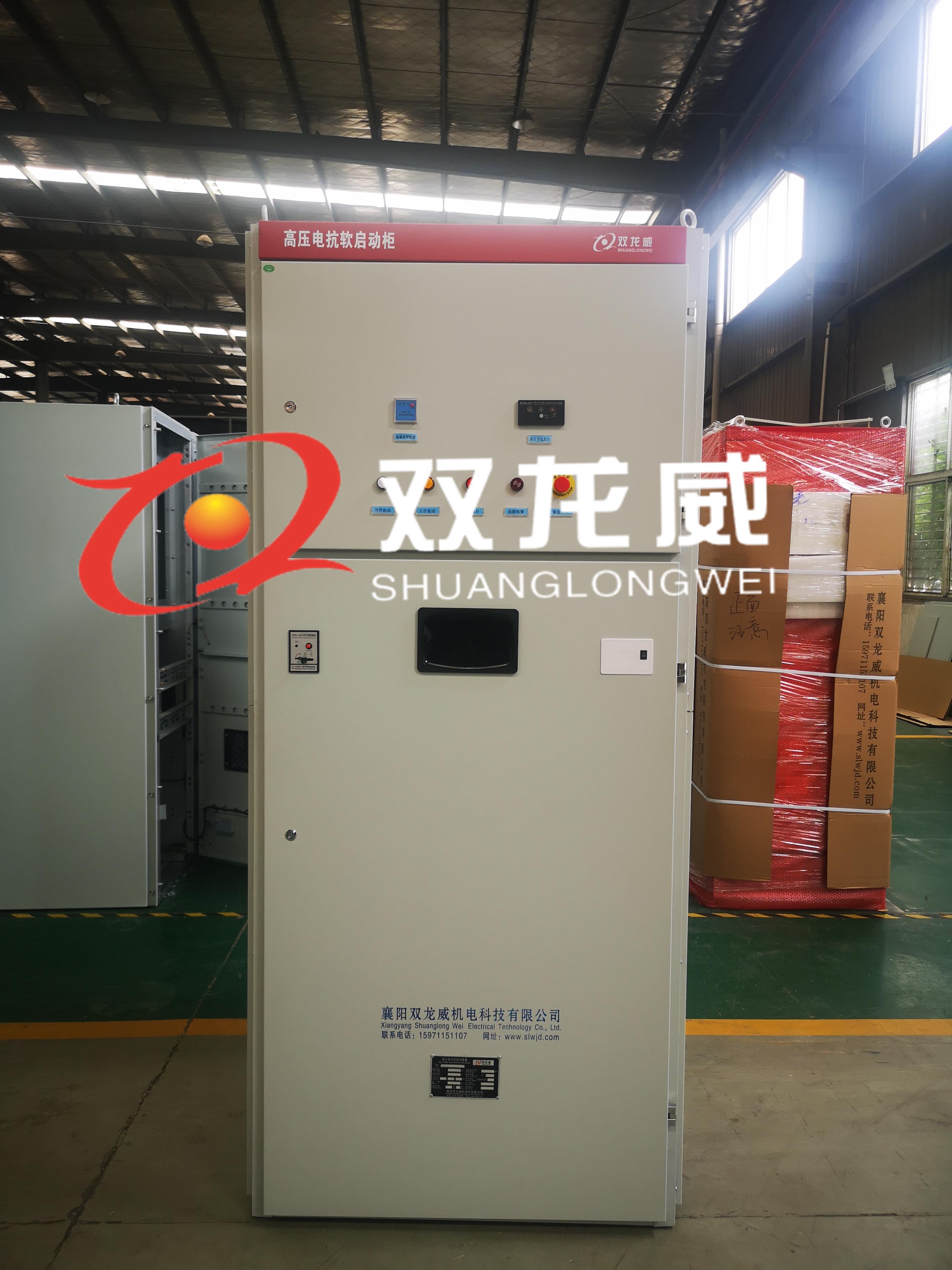

上组图为双龙威公司生产的一体化高压电抗软起动柜实物图（即高压开关柜+电抗软启动柜二者合二为一，节省一个开关柜，并节省占地空间）

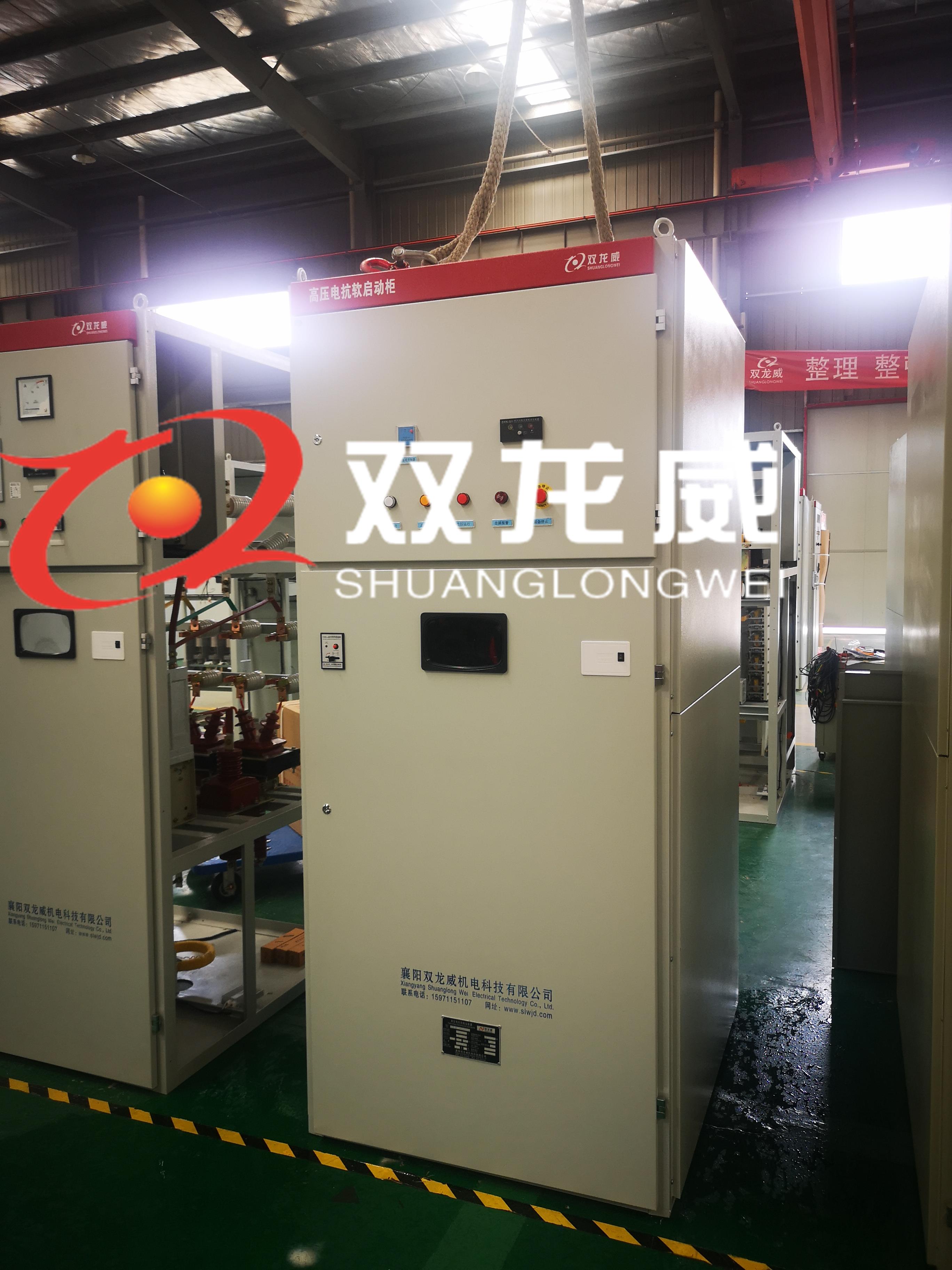

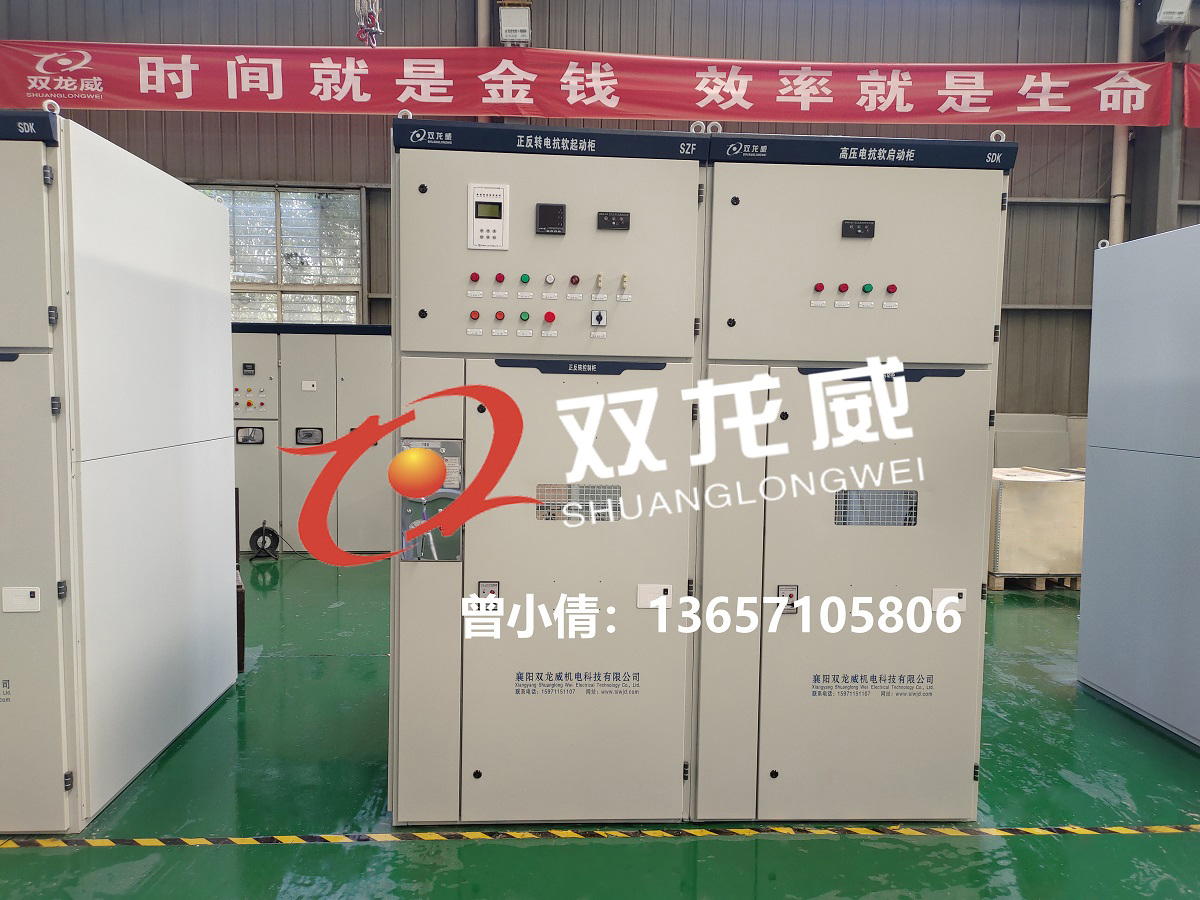

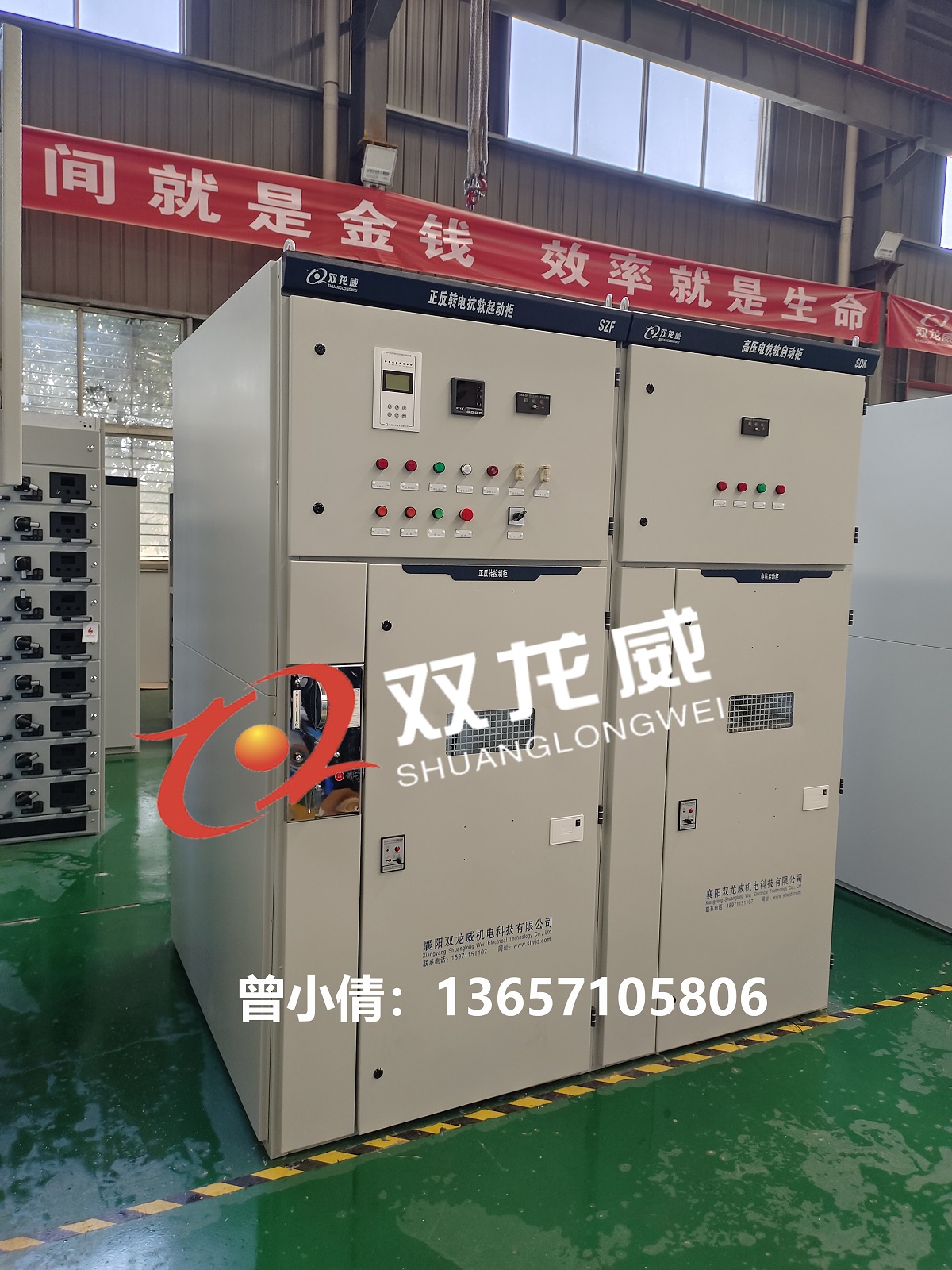

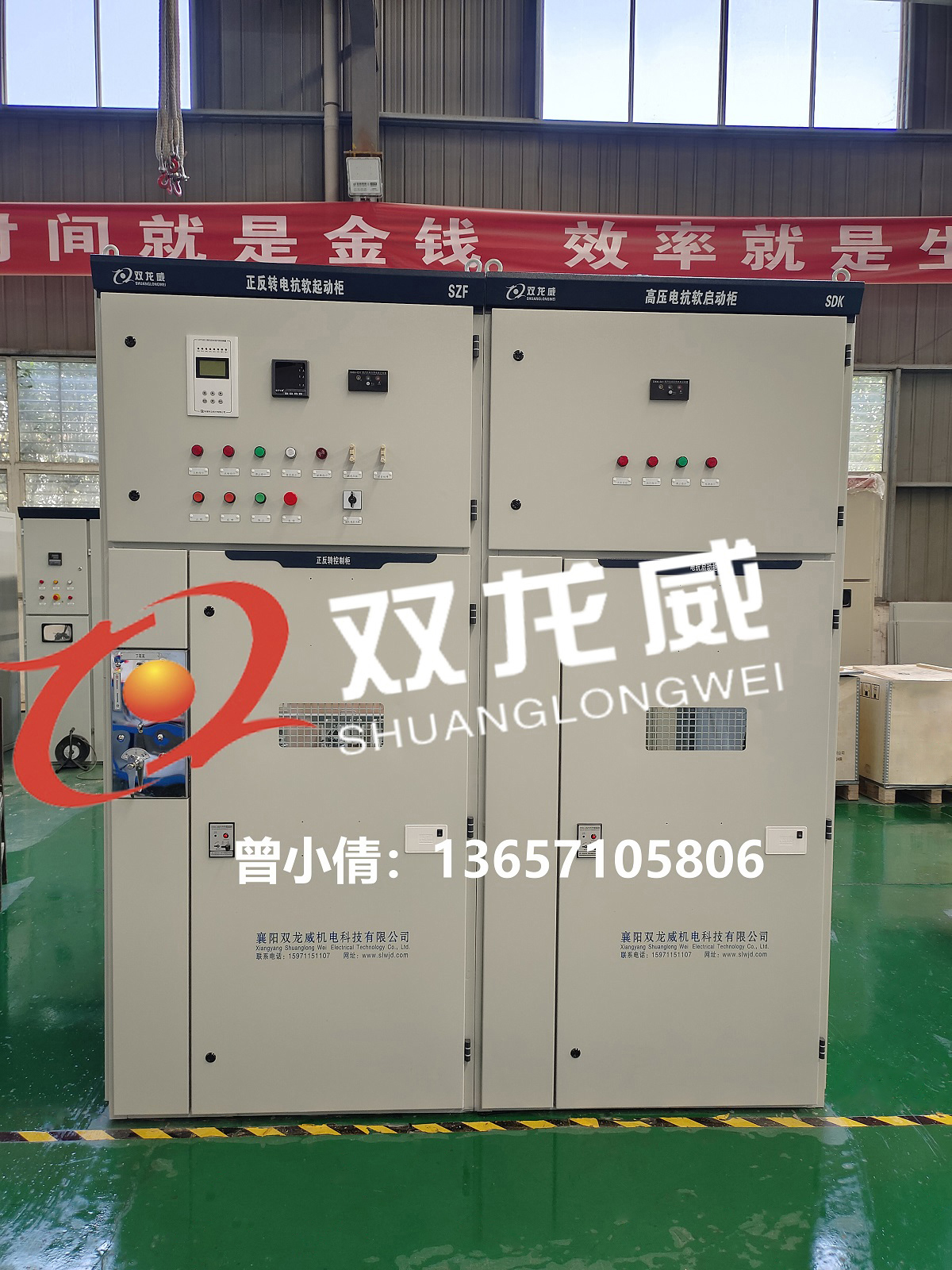

上组图为双龙威公司生产的正反转(换相)高压电抗软启动柜实物图

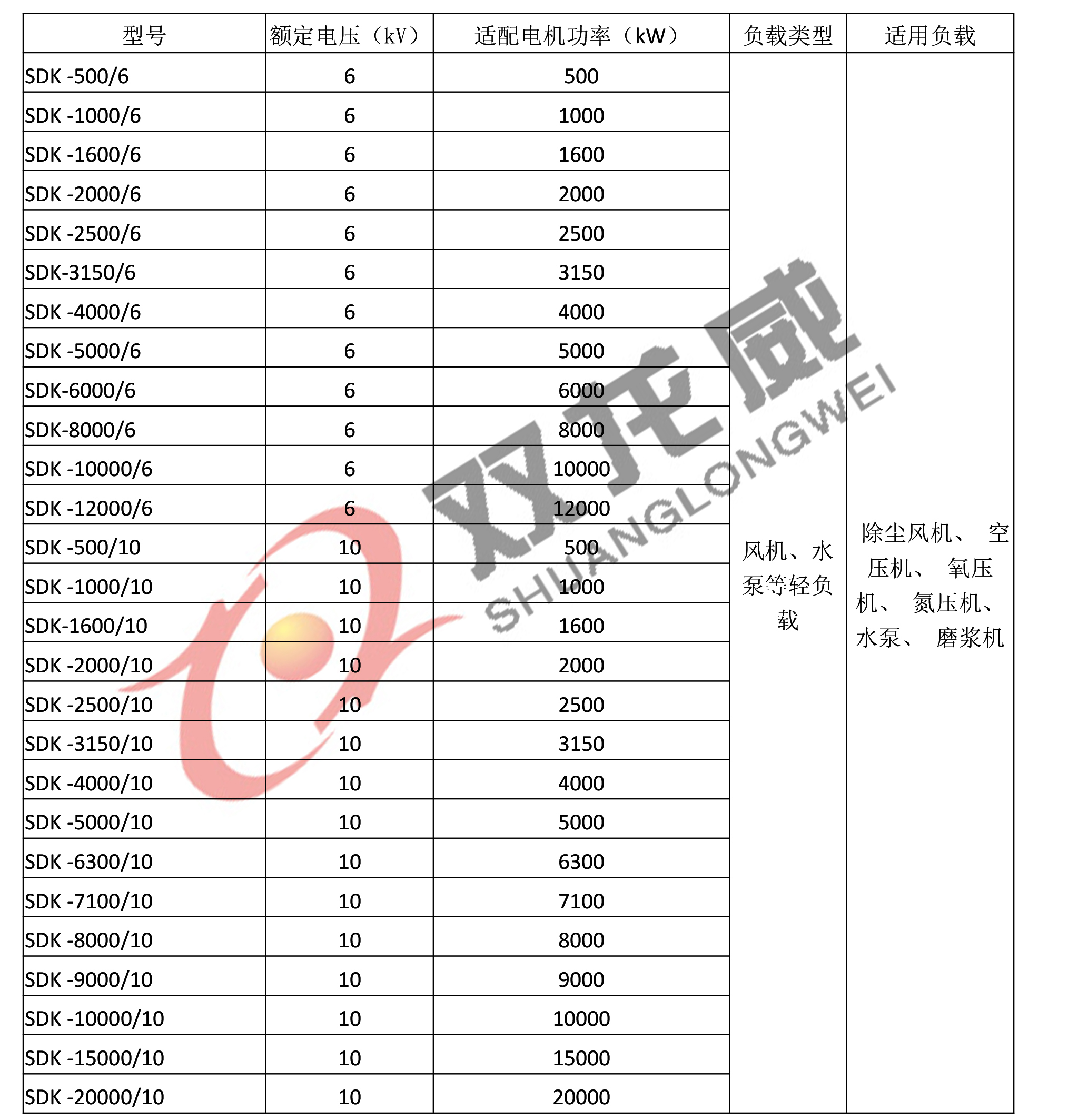

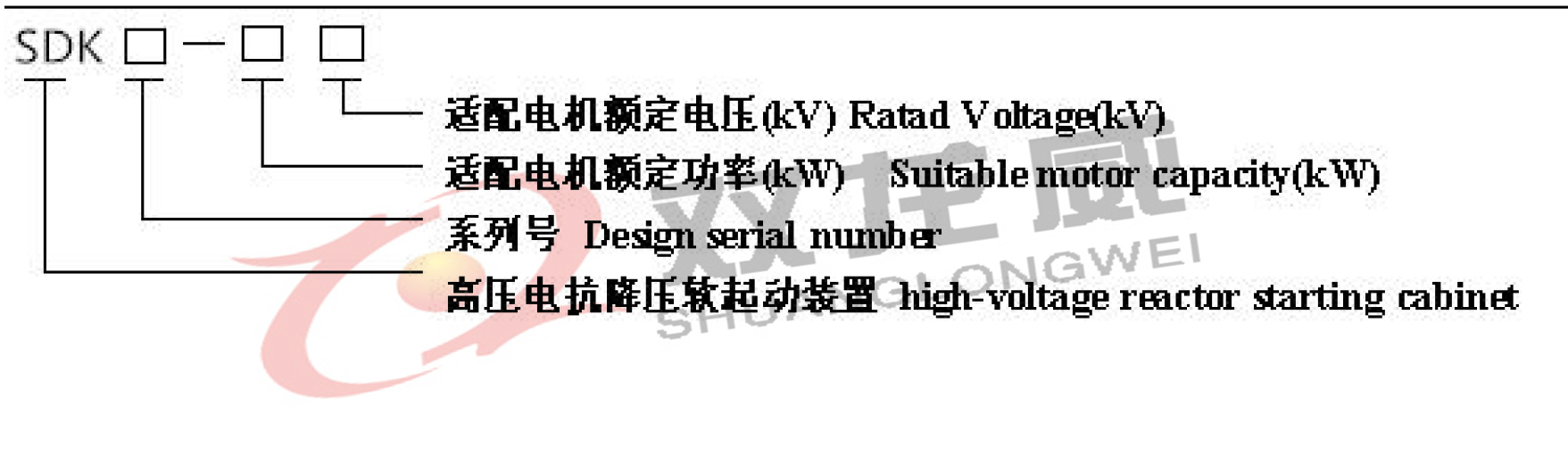

4、型号说明

5、基本原理

      SDK系列高压电抗器软起动装置，一次回路采用高压隔离开关加一体化断路器，串联电抗器与高压电动机回路一起构成起动方案，主要应用于大型交流电机的降压起动，起动时，电抗器与电动机定子回路串联，从而降低电机端电压，具有限制起动电流且转速逐步提高的软起动特性，起动后，电抗器即被切除，电动机直接接入电网，实现电机的平稳起动。

6、技术特点

    6.1高压电抗器软起动装置具有欠电压保护、过载、短路保护、零序保护等；

6.2通常电机定子回路串接电抗器降压为65％额定电压启动，另外电抗器分别有72％、80％两组抽头，如果负载启动转距较大，电抗器可适当调整抽头后起动，一般每次启动时间不超过30秒，每天启动不超过三次。

6. 3起动电抗器为三相干式所冷铁心式电抗器，铁心为三柱芯式结构，起动时无燥声、无振动，从而保证了线圈的稳定性对地绝缘电阻的长久可靠。

7、结构及外形尺寸

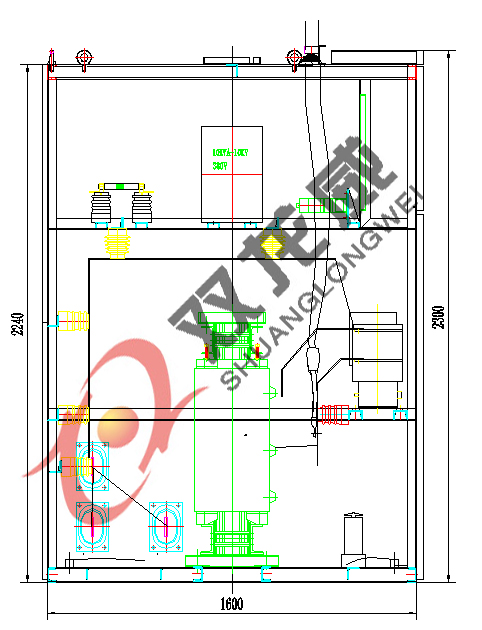

SDK系列高压电抗器软起动装置为金属封闭结构，由高压运行柜和电抗器柜组成，柜体骨架由角钢焊接而成，其基本结构形式与外形尺寸如图：

SDK series high voltage reactor starting cabinet is metal enclosed. It consists of high voltage running cabinet and reactor cabinet. The frame of cabinet is welded by angle steel and its basic structure and shape is shown as the following

高压电抗器柜图

8、安装

8.1 高压运行柜和电抗器柜拼柜安装。拼柜后连接拼柜母线及二次线；

8.2 电缆孔位置和数量视具体柜型而定；

8.3 可与基础槽钢焊接或螺栓固定。

 9、订货须知

定货时用户需提供下列资料：

9.1主接线方案及拼柜排列图、配电室平面布置图；

9.2所配电机型号及具体参数和负载参数；

9.3开关柜内的电器元件的型号、规格, 特殊器件请提供厂家及相应技术资料。

9.4主母线、支母线的材质、规格，柜体颜色等；否则，按制造厂规定供应；

9.5开关柜使用在特殊的环境条件，应在订货时提出；

       9.6需要附件、备件时，应提出其种类和数量；
