SDWB型低压无功自动补偿装置

阅读 · 发布日期 2016-12-27 16:19 · admin


SDWB型低压无功自动补偿装置

一、概述

SDWB型低压无功自动补偿装置，适用于工矿、企业、变电所、科研及民用建筑等，交流50Hz、电压400V以下的低压配电系统中，且电网的谐波成分极低，作为降低线路损耗、改善电能质量，提高电网的功率因数之用。

SDWB型低压无功自动补偿装置是综合国内外补偿装置的特点，并结合本公司多年设计经验，进行优化而成的结果，可根据电网负载类型的不同，衍生出不同的补偿方案，对于变化不大，且比较恒定的负载，可采用投切接触器控制的静态补偿装置；对于电焊机、点焊机、机械加工等变化频繁、且工作时间较短的负载，宜采用可控硅或电子复合开关投切电容器的动态补偿装置；对于居民住宅小区，可采用单相电容补偿的相控型补偿装置；对于居民与工业用电没有区分的电力用户，可采用单相与三相补偿相结合的混合补偿装置，以三相补偿为主。

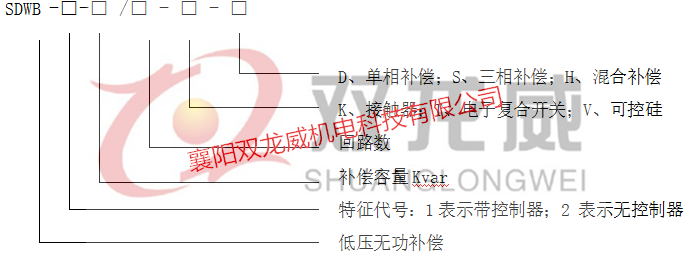

二、型号说明

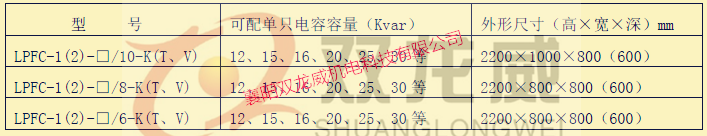

三、执行标准

GB7251.1-2005 《低压成套开关设备》

JB/T 9663-1999 《低压无功功率自动补偿控制器》

GB/T 15576-2008 《低压成套无功功率补偿装置》

JBT10695-2007 《低压无功功率动态补偿装置》

GB3983.1-1989 《低压并联电容器》

GB 12747.1-2004 《自愈式低电压并联电容器》

四、使用条件

◇ 装置为户内安装

◇ 安装运行地区的海拔高度不超过1000m

◇ 使用环境温度为-5℃~＋40℃，而且在24小时内平均温度不超过+35℃

◇ 相对湿度不大于85%（在25℃时）,

◇ 安装场所无有害气体或蒸汽，且无导电性尘埃，无易燃易爆危险品

◇ 安装场地无剧烈震动和冲击

◇ 与垂直面的倾斜度不超过5度

◇ 装置的适用条件超过上述要求，需另行设计

五、技术特性

SDWB型低压无功自动补偿装置，由无功补偿控制器采集电网的无功功率（静态）或无功电流（动态）及电压信号，通过高性能的单片机进行高速运算和逻辑判断，计算出电网的无功功率Q1，与事先设定的目标无功功率Q2（转化为目标功率因数）进行比较，如果Q1＜Q2，且电网电压低于控制器设定的过电压阀值时，控制器发出投入信号，电容投切接触器吸合（或可控硅、电子复合开关脉冲过零触发导通），电容器投入运行；当Q1＞Q2时，电网功率因数大于目标功率因数，控制器发出切除信号，按照循环投切的原则，先投入的电容器被切除，从而使目标功率因数维持在合理的范围内。采用静态补偿的控制方式时，每一路电容器的投切时间可以根据要求设定，一般设定在30S左右；对于动态补偿的控制方式，可控硅或电子复合开关的响应时间≤20mS，同组投切间隔时间设定在30S左右，以利于电容器有充裕的放电时间。

对于静态补偿装置，采用的是电容投切专用接触器，接触器上有三只限流电阻，用于抑制电容器的合闸涌流，减少对电网的冲击，同时可抑制开断时的过电压；动态补偿采用的是过零触发，可控硅或电子复合开关是无触点开关，在导通或截至时，电容器不会对电网产生涌流冲击。

SDWB型低压无功自动补偿装置，配有熔断器式隔离开关，用于电网与补偿装置间的电气隔离及短路保护，装置内电容器为自愈式，具有体积小、重量轻、损耗低、安全性高、不漏油的特点；每一组电容器还配有熔断器或断路器，用于对电容器进行短路保护；采用电容投切专用接触器作投切开关，同时还配有热继电器，对电容器进行过电流保护；仪表门上装有三只电流表，用于检测电容器的三相运行电流；装有功率因数表用于观察当前的电网功率因数；仪表门上的自动/手动转换开关，可用作选择自动控制投切及在无功补偿控制器故障时，切换为人工手动投切，确保电网的功率因数在设定的范围内；门上两排信号灯是用作电容投入指示和放电用的，在电容器被切除后，通过专门的信号灯来消耗电容器储存的能量，使电容器在三分钟内端电压降到50V以下。

采用可控硅作为投切开关时，考虑到散热因素，装置内设有专门的风道，并配有散热风机，风机由温控开关控制，当温度高于定值时风机开启，温度高于上限值时报警，并切除控制器的电压信号，使已投入的电容器被切除，有效的保证装置的正常运行。

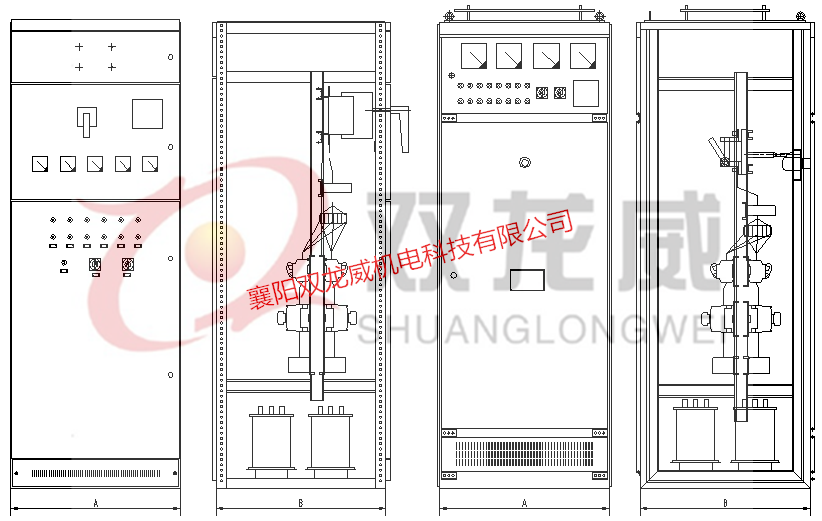

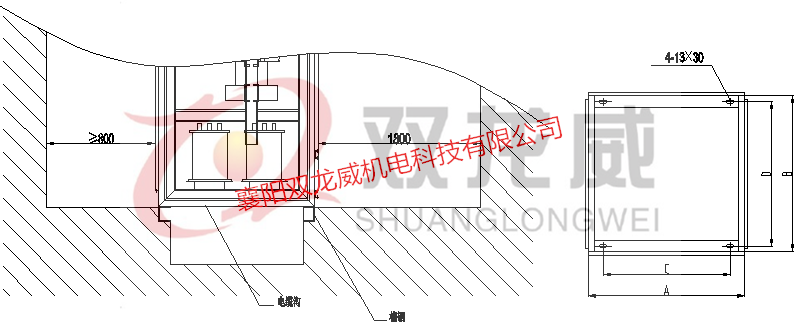

六、结构特点

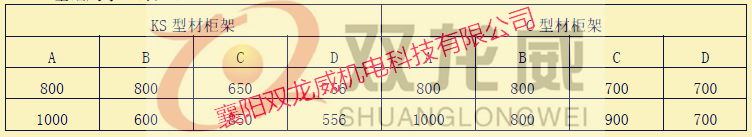

SDWB型低压无功自动补偿装置采用模数化的KS或C型型材为基本框架结构，并配以优质冷轧钢板加工成的面板、门、侧板等组装而成，表面经过喷塑处理，内部元器件安装梁调节灵活方便，能适应各类器件的安装。

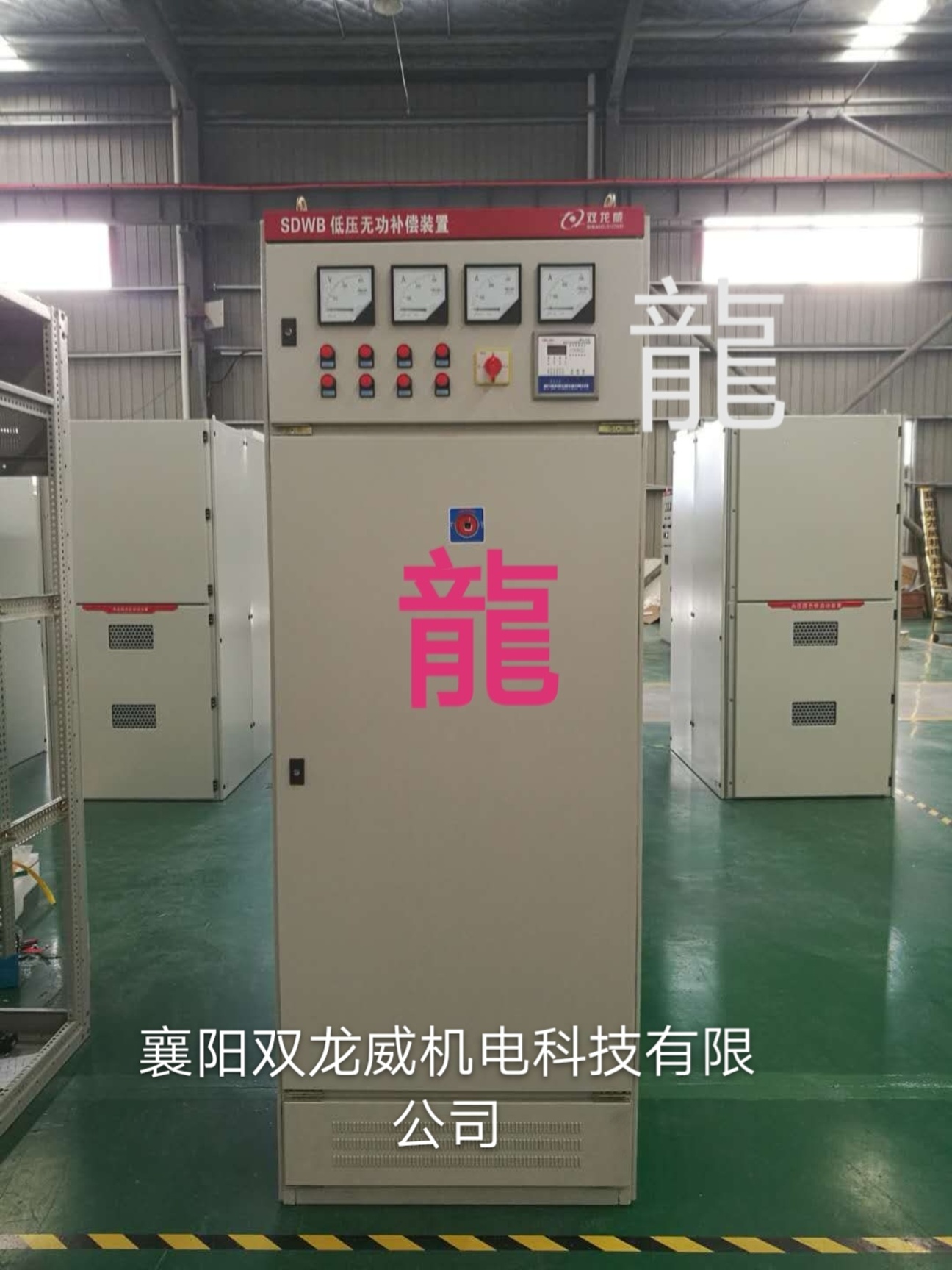

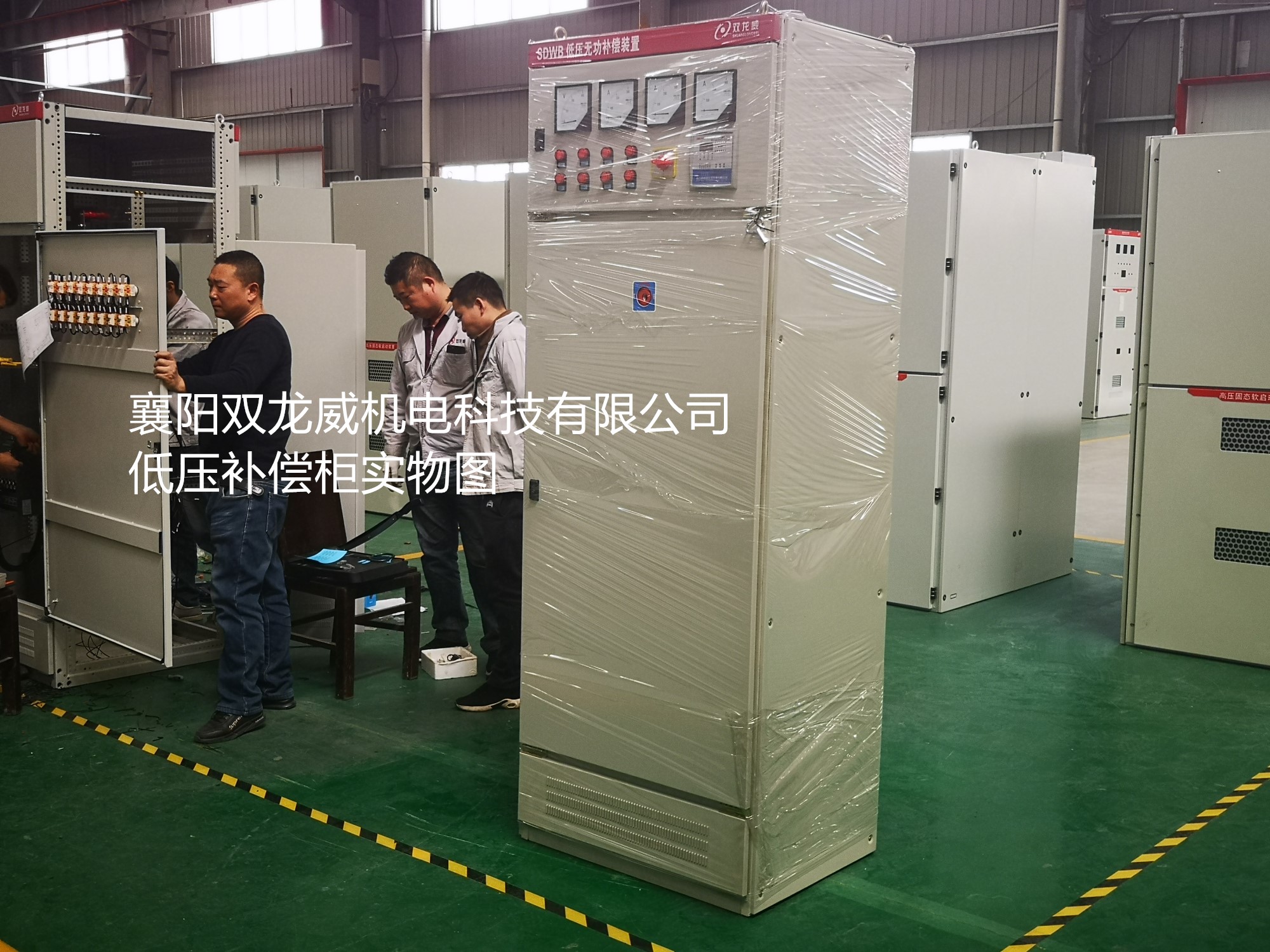

SDWB型低压无功自动补偿装置，前上部为仪表操作门，下部为单开门，后部为对开门（也可做成后封板），母线室在柜顶部(也可在柜后部)，装置内部元件为固定安装，仪表门与隔离开关间可以作机械位置联锁，排风机装在柜顶盖板上。

SDWB型低压无功自动补偿装置，视与之配合的低压成套开关设备型号的不同（GCS、MNS、GCK、GGD等），可设计成相应的柜体结构，满足设备的成套性要求。

SDWB型低压无功自动补偿装置，其防护等级可达到IP20、IP30的要求。

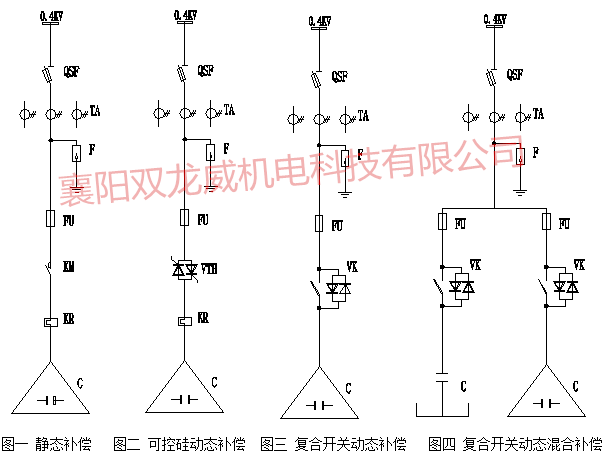

七、一次系统图
