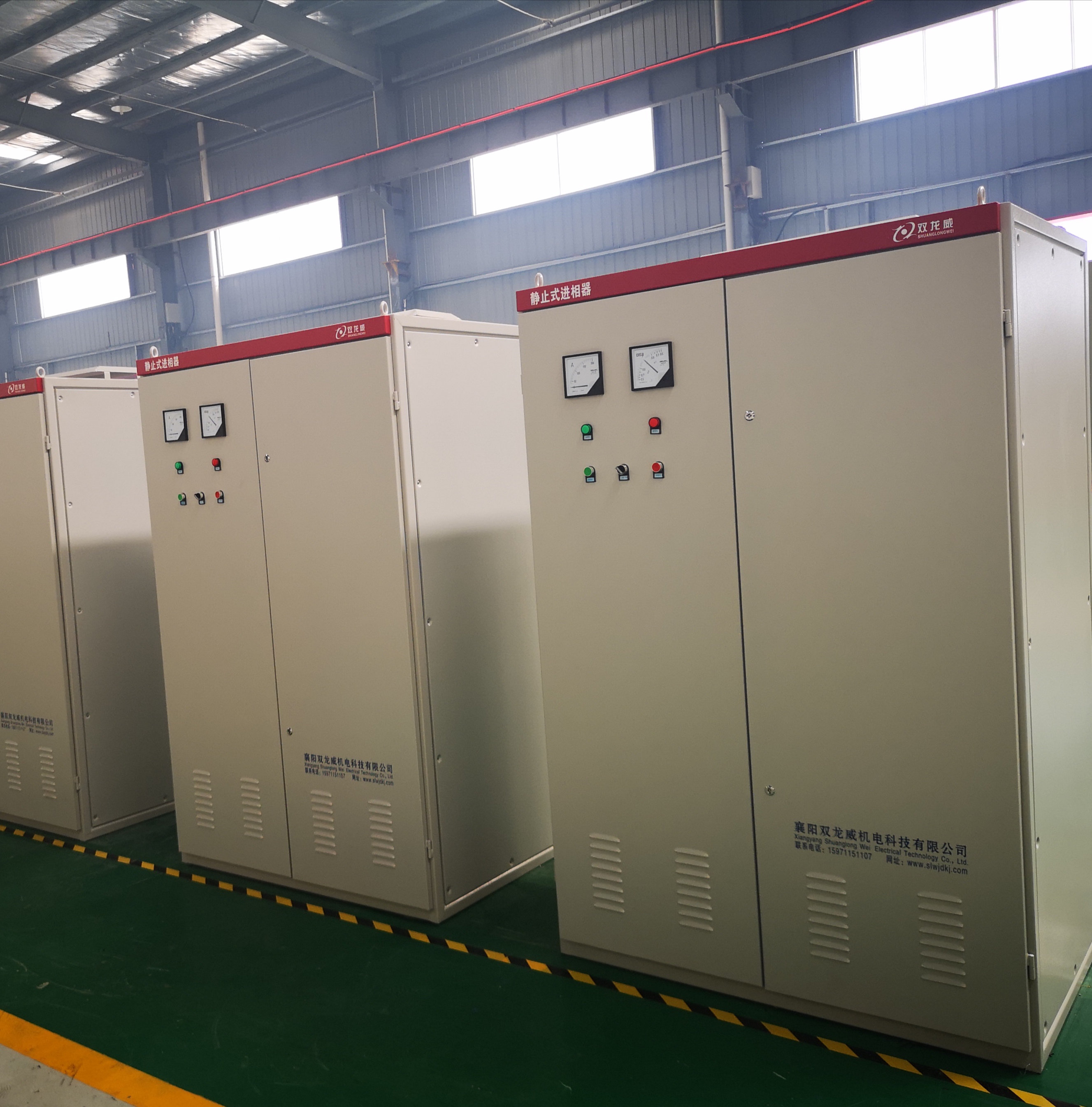

进相器/静止式进相器





一、产品概述
      关于绕线式异步电动机的转子进相器：一种是带换相器的旋转式 进相机，一种是智能化转子静止式进相器，两者工作原理是一样的， 但后者用于取代前者感应式进相机的新型进相装置。他克服了旋转进 相机（换相器）结构特别害怕尘埃，使用寿命短，维修频繁，费用高， 规格少，难以与电动机达到最匹配等缺点，是一种能够用于提高大中 型绕线转子异步电动机功率的新型无功功率补偿设备。它可使异步电 动机的功率因数提高到接近于 1.使电动机定子电流减少 20%左右， 其性能优于传统的电容补偿和旋转式进相机。 电动机定子侧并联电容补偿，只是在电动机之外的电网上对 电动机的无功功率进行补偿，无法改变电动机本身的运行状态。 而在电动机转子侧串接进相器进相后，电动机定子侧的电流可大 幅度下降，功率因数显著提高，电动机温升降低，效率和过载能力 也相应提高。因此进相器补偿与电动机定子侧并联电容器补偿有 本质的区别。静止式进相器是 20 世纪 90 年代机电一体化的产物， 采用交流变频和微机控制技术开发而成，具有参数调节容易，使 用寿命长，维护方便，费用低，没有转动的部件，没有换相器，不 会产生火花，不怕灰尘，带有自诊断和自修复等智能化技术、安全 可靠等特点。 由于具有使用效率高、使用寿命长、维护方便、能适用于恶劣 环境等一系列优点。可适配所有高低压三相绕转子异步电动机， 适用于水泥、冶金、轧钢、造纸、制药、化工、矿山等行业，能显 著降低电动机上损耗和电力线路上损耗，节约电能、改善电网供 电质量，降低电动机温升，具有明显经济效益和社会效益。

 二. 工作原理
本装置的接线如下图1

图1智能化静止进相器系统图

智能化进相器通过检测电动机转子回路电流的变化，经过控制器的智能化处理，能自动跟踪电动机转速的变化，控制变频器把50HZ的交流市电转变成与异步电动机的转子电流频率相同的电动势Ef,施加到绕线转子异步电动机的转子绕组上,已改变电动机的转子和定子电流的相位。使异步电动机的功率因数cosΦ明显提高见图（2），从电网吸取的无功功率大大减少，定子电流大幅度降低。

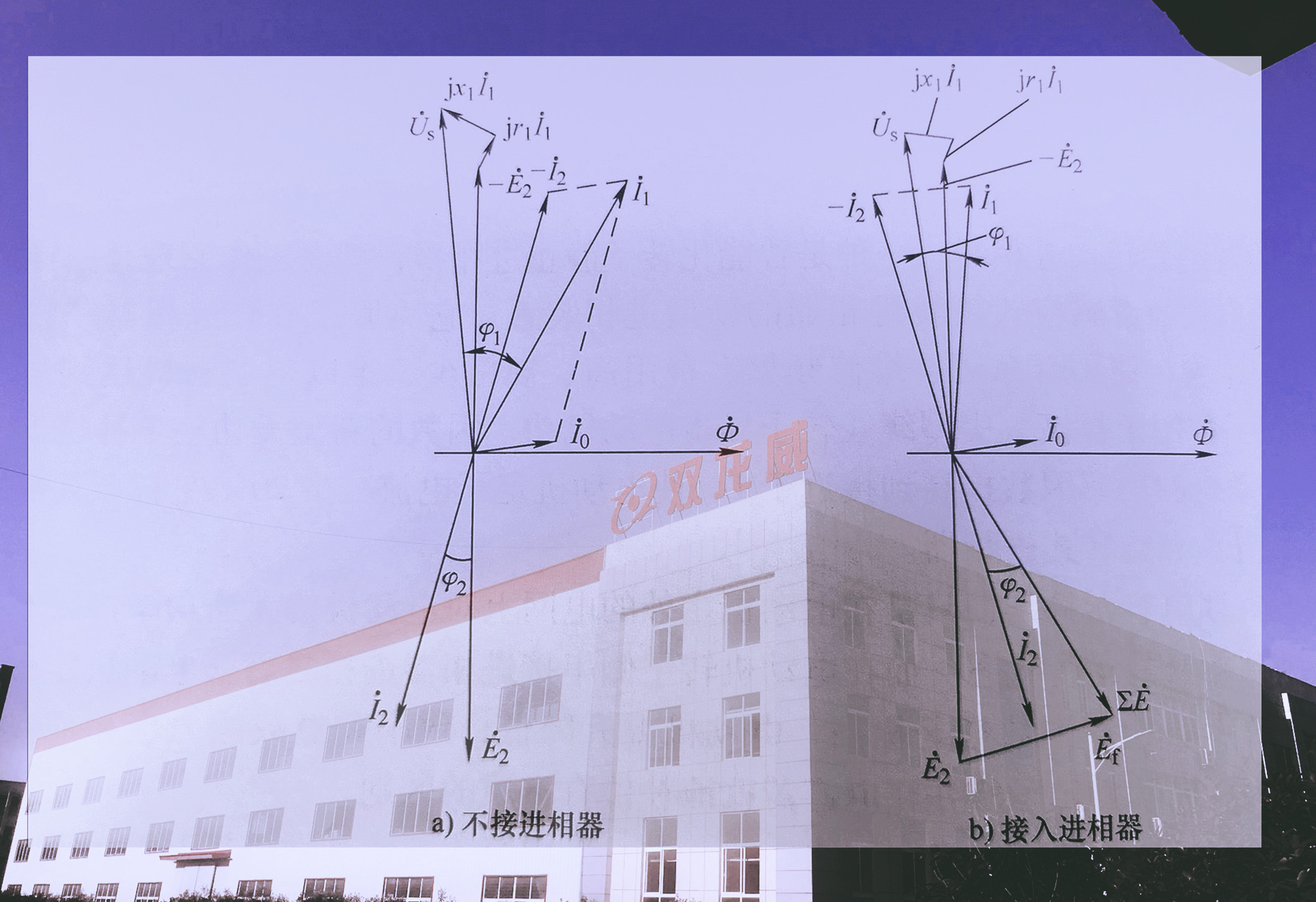

 图2 电机补偿后的向量图
三. 补偿特性：

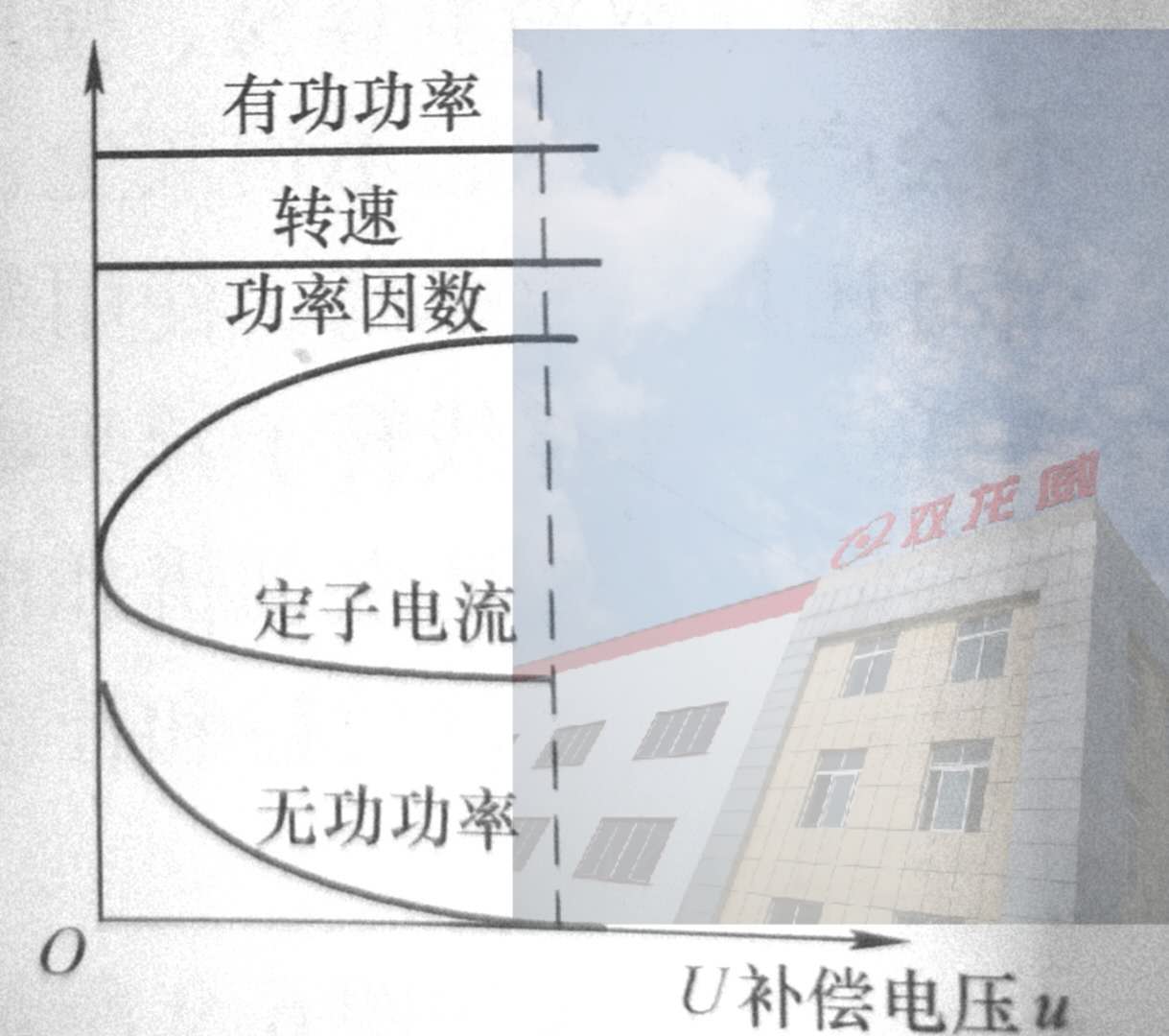

智能化静止进相器的补偿特性如图3所示。随着补偿电压的逐步上升，定子电流逐渐减小。当补偿电压高到一定值后，定子侧的无功功率减小到接近于零，功率因数上升到近似于1，而电动机的输出功率不变

 图3.智能化静止式进相器补偿特性。

四..技术特点：
智能化静止进相机是机电一体化产物，它采用交流变频和微机控制技术。具有以下特点：
1）    结构形式为无触点，参数容易调节，因而不怕灰尘，很容易与电动机到达最佳匹配，克服了旋转进相机的两大缺点；
2）    没有转动器件、没有没有换相器、不会产生火花、环境要求低，参数调节方便；
3）    能使电动机功率因数提高到0.95以上，降低定子电流15%-20%，即能有效地减少电动机供电线路的电压损失和及电力损耗，节约有功率；
4）    采用交-交变频与微机控制技术真正做到无环流系统，使设备本身的能耗降低到最小；;
5）    采用智能化技术，能自动进相，与自动退相，具有故障自动诊断与自动修复功能；
6）    全部采用电子元器件，使用寿命长，安全可靠，维护费用极低；
7）    采用的接线方式可以保证安装与调试或者维护过程中不会影响到生产过程的正常运行。

五、性能特点
1）    进相后，可使交流绕线式异步电动机的自然功率因数提高到0.98以上，根据异步电动机实际运行的功率因数，调整进相机的补偿电势与转子相位到达最佳功率因数。一般异步电动机实际运行的功率因数很低，不到0.8，若采用电力电容器进行电容无功功率补偿，异步电动机的自然功率因数没有得到提高，电动机的效率没有得到充分发挥，不能根本解决大马拉小车的运行状态，而静止式进相器能根据电动机负载率自动调整，使该电动机的自然功率因数达到0.98以上。此外，如果异步电动机转子在过励磁的状态下，进相器还能使异步电动机同步化运行，使电动机运行在超前功率因数状态，来补偿电网的感性无功功率，已到达进一步提高电网功率因数的目的。
2）    进相后，可减小异步电动机的定子电流达15%，从而减小了电动机定子侧的铜秏与铁损，即降低电动机的有功损耗，并降低了定子温升，延长了电动机的使用寿命，减轻了控制开关的负荷。若采用电力电容器进行电网无功功率，以达到进一步提高电网功率因数的目的。
3）    进相后，可提高异步电动机的过载能力。随着电动机的定子电流的降低可增加电动机的负载，如球磨机中加研磨体，可提高磨机的台时产量。
4）    提高供电设备的带负荷能力。随着异步电动机的自然功率因数的提高，降低了供电变压器的载功负荷。从而可挖掘出变压器的视在功率，增加变压器的有功负荷，充分发挥变压器的供电能力。
5）    静止式进相器由于采用了变频技术，运用了电子功率器件，无旋转部分。因此不怕尘埃，使用寿命长，适用于200-4500KW的高低压绕线转子异步电动机。

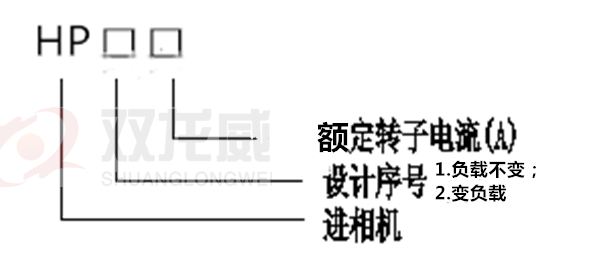

六、型号含义

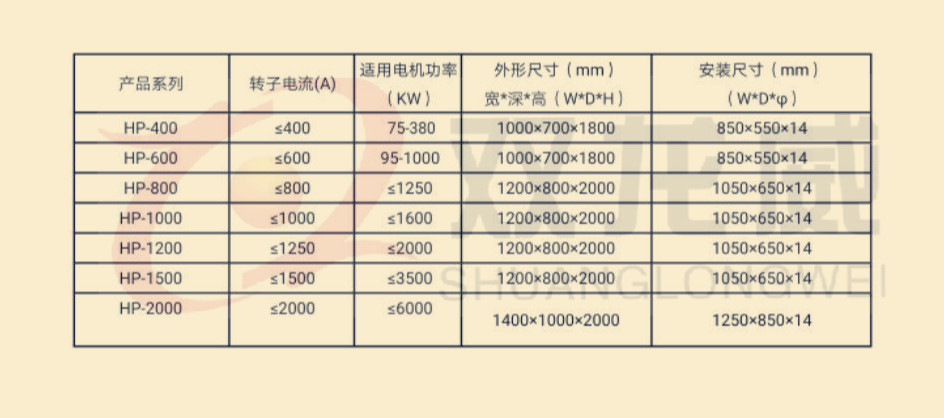

七、主要技术参数


友情提示：1、参数表中电机功率仅供参考，需要依据电机型号、电机定子电压、电机极数来选择

2、转子电流接近进相机上限电流值时，应选择大一个规格的型号。
八、使用条件
1、周围空气温度上限不超过+40℃，下限不低于-50℃；大气相对湿度不超过85%；
2、海拔高度不超过1.5千米，特殊情况需另议；
3、安装地点无显著的摇动与冲击振动；
4、在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃（包括导电尘埃）；
5、柜体顶部上方600mm范围内没有任何遮挡物，若柜体下部电缆沟为封闭式，需将柜体垫高100mm，形成通风通道；
6、控制柜电源：三相四线380V/220V±10%、50Hz 、40A~100A。
