一．绕线转子异步电动机的转子起动器概述

绕线转子异步电动机转子上的三相绕组一般接成星形，在正常运行时，三相绕组通过集电环彼此短接的情况下起动电动机，定，转子绕组中会有很大的电流通过。另外，由于刚起动时转子电路的功率因数很低，最初起动转矩比较小，往往不能满足要求，为了改善起动特性，一般采用各种措施。常见的有
 1. 频敏变阻器；2.金属电阻；3.液体电阻起动器；

二．在转子回路中串联起动电阻

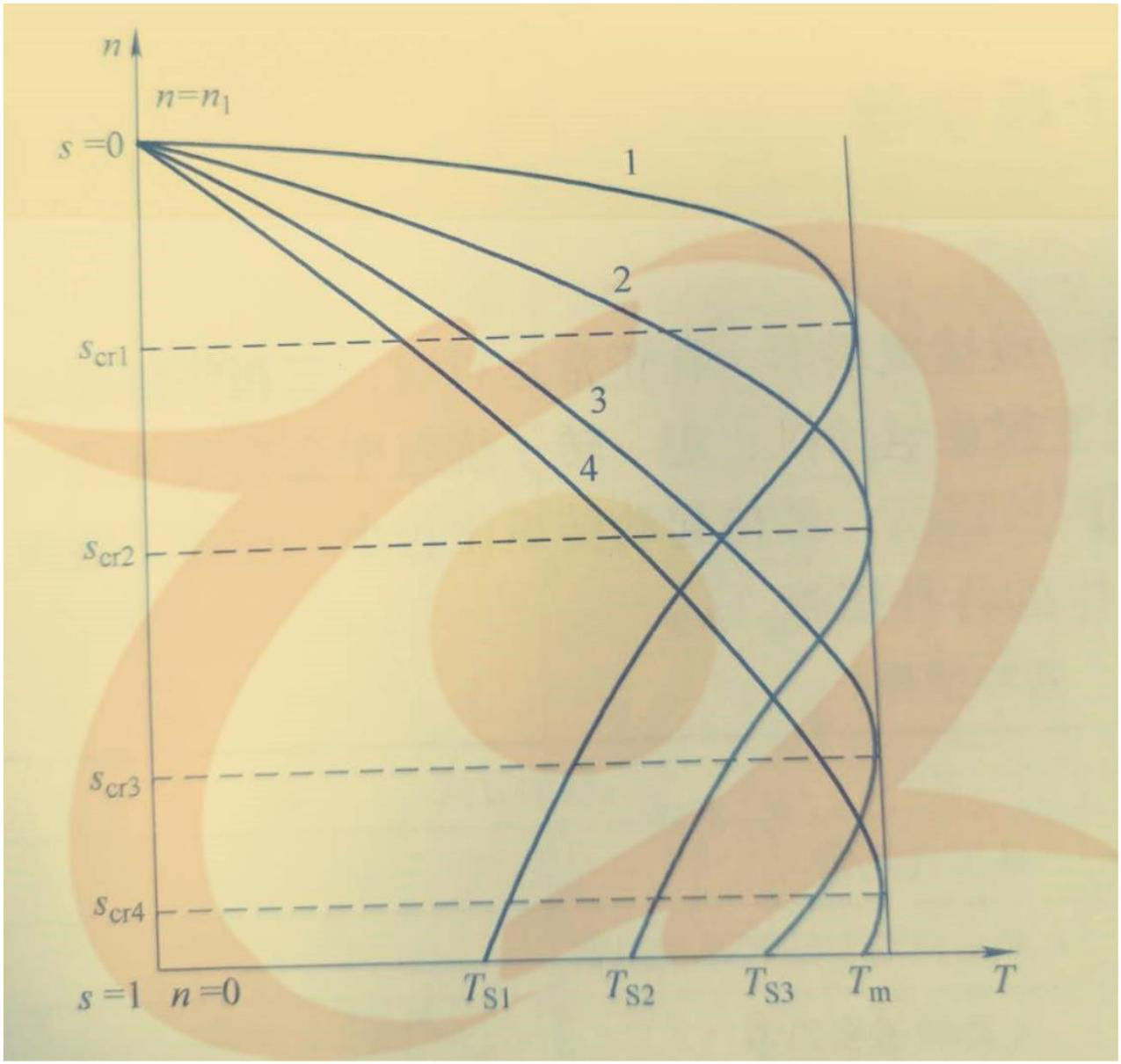

图1 异步电动机转子回路串电阻后的机械特性

对于绕线转子异步电动机来说，当电网电压及频率不变时，在转子回路中传入电阻后，可以改善电动机的起动转矩，它们的机械特性如图1所示。图中的曲线1为自然特性，串入的电阻R1=0。曲线1,2,3,4为人造特性，串入的电阻分别为R2,R3,R4,电阻值的大小为R2<R3<R4。从图中可以看出，它们的最大转矩Tm和同步转速都不变，但临界转差处的值，随着转子电阻R的增大而增加。当然起动转矩的增大是有限的。

三.液体电阻起动柜（器）（分别又称绕线式液体电阻起动器和液体转子起动器）
       液体电阻（转子）起动器的原理是通过机械传动装置使导电液体中两平行极板的距离逐渐减小直至为零，使串入绕线电动机转子回路中的液体电阻阻值由最大逐渐平滑减小为零，使电动机转速逐渐增大并平滑达到额定转速从而实现绕线转子大中型电动机的重载平滑起动。

        液体电阻（转子）起动器是为改善大中型绕线转子交流异步电动机的重载起动性能而研制的起动器。它克服了频敏电阻起动器冲击电流大，难起动操作不便的问题，适用于建材，冶金，化工，矿山等工业部门的球磨机，空压机，破碎机，大型风机，大型水泵等电动机的重载起动，是频敏起动起动器和金属电阻起动器的理想替代产品。

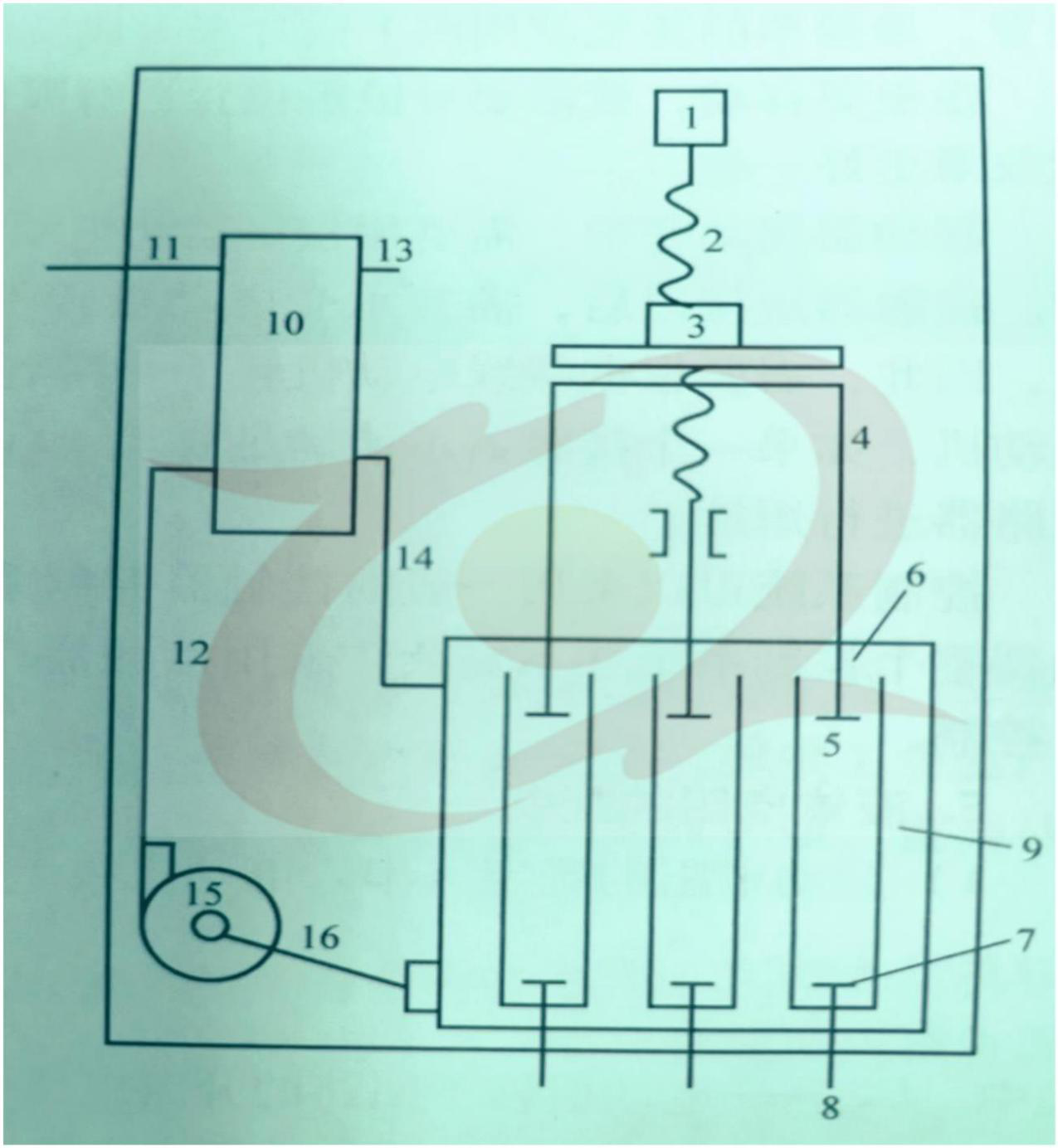

图2.液体电阻起动器结构简图
传动装置 ；  2----丝杠；3---传动螺母； 4—电极中心点;5—活动电极；6.—电液箱；
7----固定极板；8---电阻接线端；9---电解液；10.---换热器；11.—冷却水出口；14----电解液冷却出口  15----循环泵；16.---电解液。


四．液体电阻起动器系统简述：
液体电阻起动器作为一种设备，必须要有完整的机械结构和电气电气控制系统，两者共同组成一台具备绕线式电动机转子串电阻起动的电控设备。
液体电阻起动器要完成的工作是：在起动之初，检测自身的各种参数，在条件满足要求的情况下，向中控室发出允许起动信号。当电动机定子得电时，绕线电动机转子回路的液体电阻极板距离则由电动机驱动并均匀减小，电动机转速逐步上升，当电动机转速接近额定转速时，极板距离减小为零，则用接触器短接电动机转子回路，电动机转子回路短路，电动机额定运行。液体电阻起动器结构图如图2.所示。
液体电阻起动器要完成的功能看，其主要包含以下几个部分：一个是极板传动组件；一个是水箱及机箱部分；还有一个是就是电控部分。
